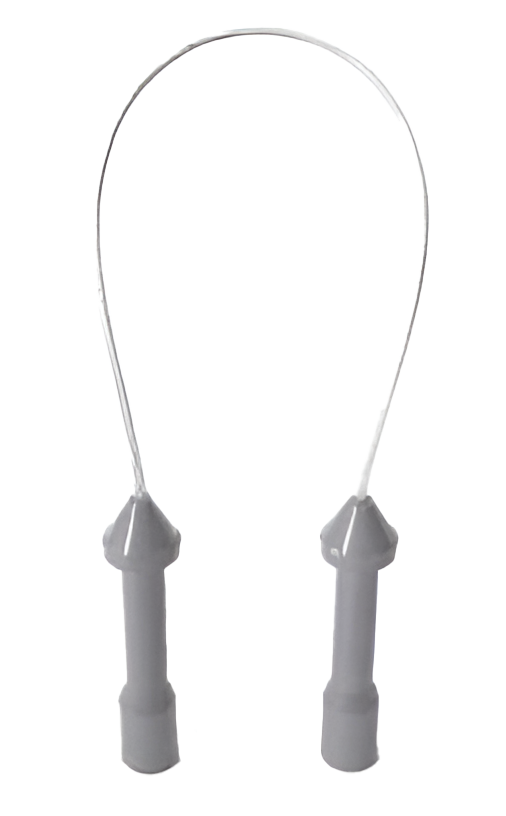

Aimant permanent WM-5C (référence 132.02)
Description
L’aimant permanent à câble souple WM-5C permet d’effectuer des contrôles magnétoscopiques en tous lieux. Utilisable en laboratoire, en atelier et sur site, le WM-5C est tout à fait adapté aux contrôles dans les zones difficiles d’accès ou présentant des risques d’incendie et/ou d’explosion (complexes pétrochimiques) où justement l’utilisation de magnétoscopes du type électro-aimant à bras articulés est interdite.
Les deux pôles magnétiques du WM-5C, reliés par un câble métallique de manière à les rendre solidaires, facilitent le contrôle d’une très grande variété de pièces. Le WM-5C permet même, dans certains cas, de remplacer un aimant permanent en forme de fer à cheval pour effectuer des contrôles dans des zones encore plus difficiles d’accès.
De faible encombrement, léger, puissant et générant un champ magnétique continu, le WM-5C est utilisé pour localiser les défauts débouchant en surface et sous-cutanés tels que : criques, micro-amorces de ruptures dues aux phénomènes de fatigue et de corrosion (tels que fissures au niveau des trous de rivets), aux contraintes de tension… dans les organes mécaniques ou sur les éléments structuraux.
Caractéristiques essentielles
- Diamètre des pôles : 35 mm
- Hauteur des pôles : 210 mm
- Longueur du câble : 580 mm
- Masse : 0,770 kg
- Force d’arrachement > 22 daN (18 kg)
Conformité aux spécifications
Bien que les normes AFNOR NF EN ISO 9934-1 & 9934-3 ne s’appliquent pas à l’aimantation permanente, le WM-5C est conforme aux normes, spécifications et codes suivants :
ASTM E709-95
ASTM E1444-01
ASME Section V, Article 7 ; T-762 ; I-753
NAVSEA 271-97
MIL-STD-1949A (plus appliquée)
MIL-STD-6868 (plus appliquée)
