Traducteurs ondes transversales

Des questions ?

Vous pouvez nous contacter par email infosof@sofranel.com ou par téléphone au + 33(0)1 39 13 82 36

Industries et Applications

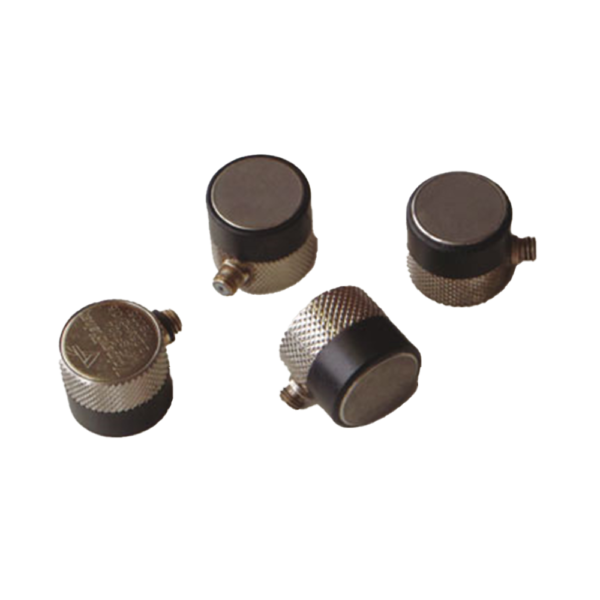

Ce sont des traducteurs à ondes transversales à élément piézoélectrique unique, conçus pour être appliqués directement sur la surface de la pièce. Ces traducteurs créent des ondes transversales avec une incidence de 0° donc sans utiliser les lois de la réfraction.

Avantages :

  • Le ratio d'amplitude entre les ondes transversales et les ondes longitudinales est supérieur à 30 dB sur ces traducteurs
  • La direction de polarisation des ces traducteurs est parallèle à la sortie radiale du connecteur
  • Ils sont utilisables sur une grande variété de matériaux.

Applications :

  • Mesures de vitesse des ondes transversales
  • Mesure du module d'Young, des coefficients d'élasticité
  • Détermination des constantes de rigidité, du tenseur de rigidité dans le cas des matériaux anisotropes
  • Mesure du coefficient de biréfringence acoustique
  • Caractérisation de la taille de grains des matériaux métalliques

Traducteurs ondes transversales - SOFRANEL

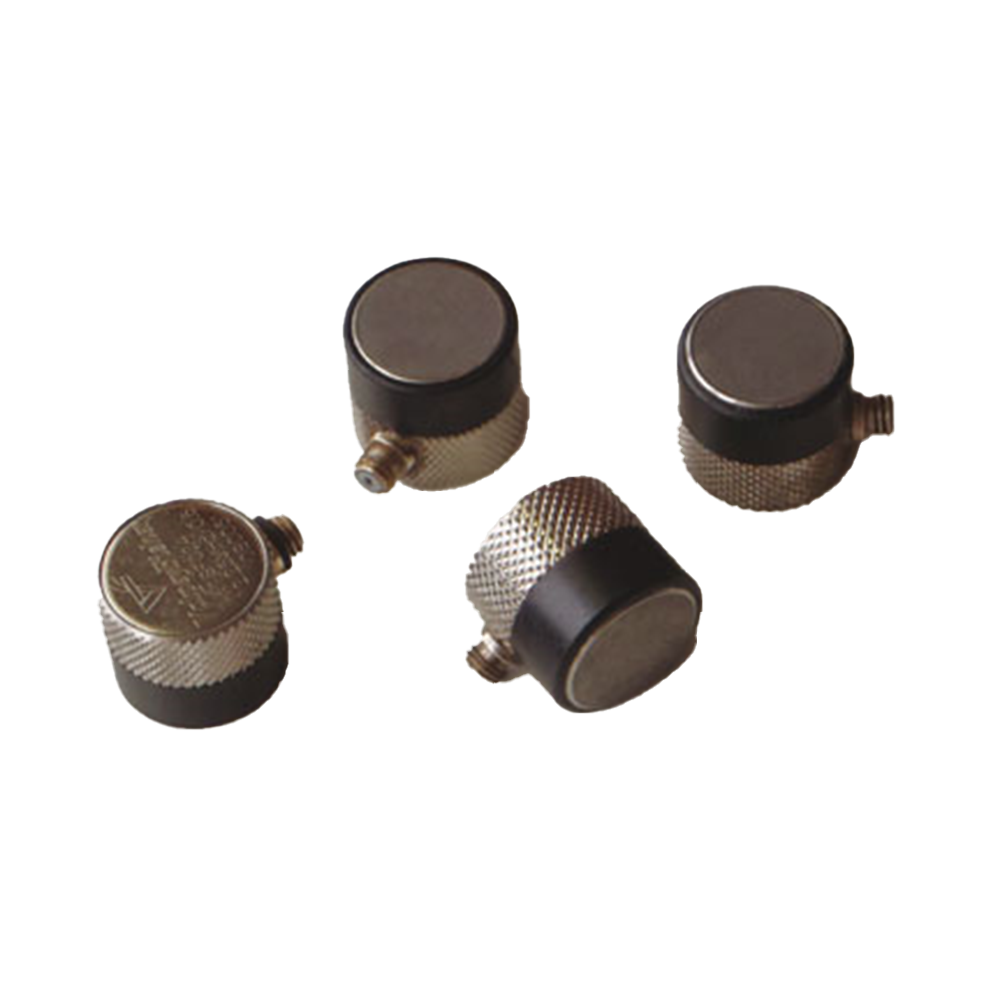

Boîtiers Contact FingerTip

  • Boîtier moleté assurant une meilleure préhension pour les traducteurs de plus de 6 mm de diamètre d’élément sensible.
  • Boîtier en acier inoxydable 303.
  • Connecteur Microdot en position radiale
schéma des Boîtiers Contact FingerTip Diamètre élément A B
13 mm 18 mm 16 mm
6 mm 11 mm 14 mm
3 mm 6 mm 10 mm

Boîtiers Contact Standard

  • Boîtiers en acier inoxydable facilitant la préhension et la manipulation des traducteurs.
  • Grands diamètres permettant de couvrir une vaste gamme d'applications.
  • Connecteur BNC en position radiale.
schéma des Boîtiers Contact Standard Diamètre élément A B
25 mm 32 mm 32 mm
13 mm 19 mm 32 mm

Boîtiers FingertTip et boîtiers standard

Fréquence MHz Diamètre (mm) Boîtiers FingerTip Boîtiers Standard
0.05 25 mm - SB 0.058
0.1 25 mm - SB 0.18
0.2 25 mm - SB 0.28
0.5 25 mm - SB 0.58
1 13 mm 25 mm SM 014 SB 014 SB 018
2.25 6 mm 13 mm 25 mm SM 022 SM 024 - - SB 024 SB 028
5.0 3 mm 6 mm 13 mm 25 mm SM 051 SM 052 SM 054 - - - SB 054 SB 058

Boîtiers lignes à retard

Fréquence MHz Diamètre (mm) Ligne à retard longueur 4 μs Ligne à retard longueur 7 μs
5 6 SDS 052 SDL 052
10 6 SDS 102 SDL 102
15 6 SDS 152 SDL 152
20 6 SDS 202 SDL 202
25 6 SDS 252 SDL 252
30 6 SDS 302 SDL 302
