Câbles pour appareils ultrasons

Le câble réalise la connexion entre l’appareil de mesure et le traducteur utilisé. Les câbles sont un élément important de l’optimisation de la chaîne de mesure du point de vue de leur impédance électrique, de la minimisation des pertes, de leur blindage, etc… Nous vous proposons en standard les câbles ci-dessous couvrant la plupart des applications courantes pour la mesure d’épaisseurs ou la recherche de défauts. La lettre x désigne la longueur du câble. Les longueurs standard sont de 2 mètres et 5 mètres. Nous pouvons également réaliser d’autres longueurs de câbles, d’autres types de câbles spéciaux ou de câbles à la demande. Nous consulter.

Câbles standards pour appareils portables par ultrasons

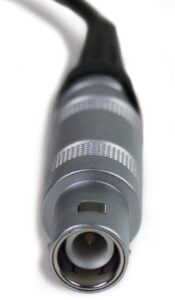

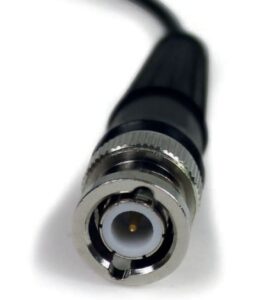

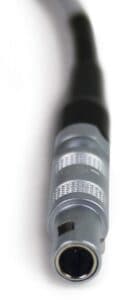

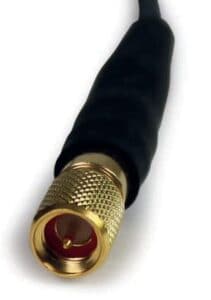

Traducteur à droite Appareil en dessous	LEMO 1	LEMO 00	BNC	Microdot
LEMO 1	1613.x	1614.x	1612.x	LCM74-x
BNC	1612.x	2212.x	1610.x	2124.x
LEMO 00	1614.x	LCL00.x	2212.x	2210.x

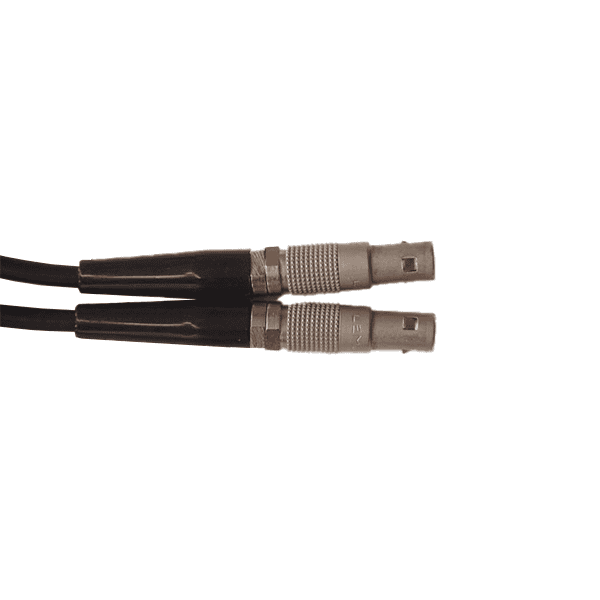

Câbles doubles standards pour appareils portables par ultrasons

Traducteur à droite Appareil en dessous	LEMO 00	Microdot
LEMO 1	1614D.x	LCMD74-x
BNC	2212D.x	2124D.x
LEMO 00	LCL00D.x	2210D.x

Câbles doubles standards pour appareils portables par ultrasons

Traducteur à droite Appareil en dessous	Microdot	Microdot coudée	BNC
LEMO 00	2210.x	2210.x-C	2212.x

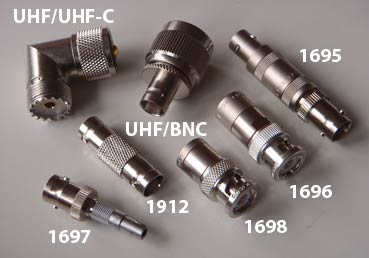

Adaptateurs

Référence	Connecteur à brancher sur l'appareil	Connecteur à brancher sur le câble
1695	LEMO 1 mâle	BNC Femelle
1696	BNC mâle	LEMO 1 Femelle
1697	LEMO 00 mâle	BNC Femelle
1698	BNC mâle	LEMO 00 Femelle
1912	BNC Femelle	BNC Femelle
UHF/BNC	UHF mâle	BNC Femelle
UHF/UHF-C Coudée	UHF mâle	UHF Femelle
