Valises pédagogiques et pièces à défauts

L'efficacité d'une formation en Contrôle Non Destructif (CND) repose sur la confrontation directe avec des cas réels. Nos valises pédagogiques et pièces à défauts sont conçues pour fournir un support d'apprentissage pratique et performant pour la formation et la certification en essais non destructifs. En permettant aux apprenants de visualiser et d'interpréter des discontinuités caractéristiques, ces équipements optimisent la durée de formation et garantissent une interprétation plus fiable des signaux. L'ensemble de ces supports répond aux exigences des référentiels internationaux majeurs (PCN, ASNT, DGZfP, Nortest, ISO 9712) avec une description des défauts rigoureusement conforme à la norme NF EN ISO 6520-1.

Une pédagogie par la comparaison directe

L'apprentissage de la détection exige des repères visuels indiscutables. Chaques valises pédagogiques contient un jeu de 10 éprouvettes d'essais manipulables en acier au carbone, comportant chacune un défaut différent de type et d'emplacement spécifique. Afin de préserver le matériel, toutes ces éprouvettes sont revêtues d'une laque transparente anticorrosion. L'apprenant peut ainsi corréler l'indication relevée sur la pièce avec la coupe macrographique ou la photo-radiographie de référence fournie dans le kit.
Chaque valise inclut également les critères d'acceptation, des informations détaillées sur chaque défaut et un certificat de conformité.

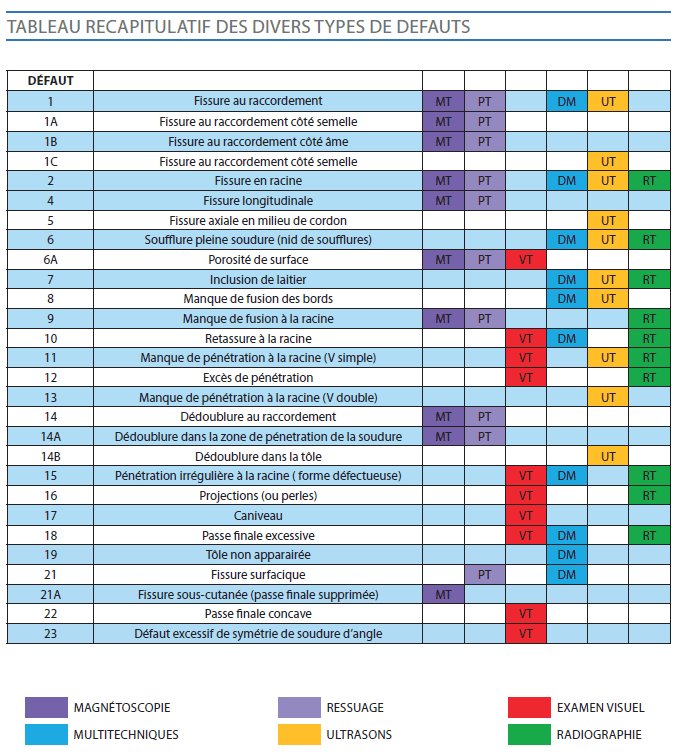

Couverture exhaustive des méthodes de contrôle

Nos valises pédagogiques couvrent les procédés majeurs du secteur :

• Ultrasons (UT) et Radiographie (RT) : évaluation des défauts internes ou débouchants en fonction des échos ultrasonores ou de leurs images radiographiques.
• Ressuage (PT) et Magnétoscopie (MT) : identification des discontinuités de surface courantes et développement des techniques fondamentales de détection.
• Examen Visuel (VT) : reconnaissance des défauts de soudure typiques, avec des éprouvettes proposées en acier au carbone ou en résine imprimée en 3D.
• Multitechniques : un assortiment transversal idéal pour démontrer les avantages et les limites respectifs de chaque technique d'essai sur une même typologie de défaut.

Bien que proposées en acier au carbone, les éprouvettes dédiées aux méthodes UT, RT et PT sont également disponibles sur demande en acier inoxydable ou en aluminium.

Des solutions modulables selon vos cursus

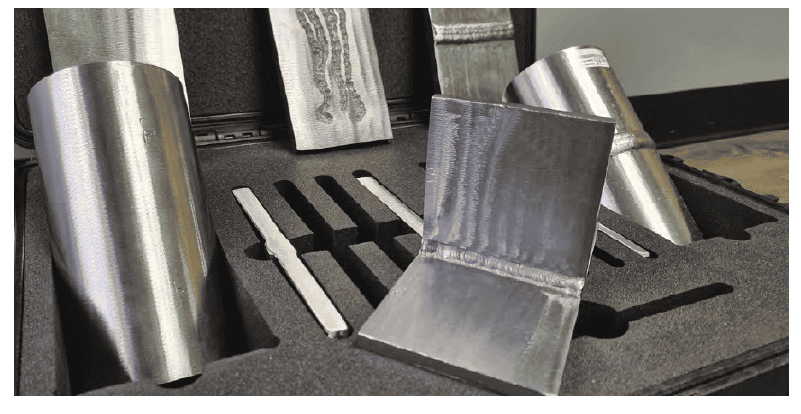

Kits soudures et éprouvettes à l'unité

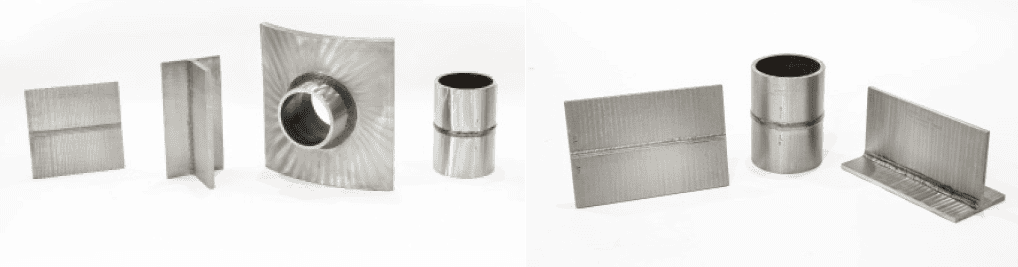

Outre les valises pédagogiques et pour des sessions de formation ciblées, les kits soudures rassemblent dix petites éprouvettes simples et légères comportant un total d'au moins dix-huit défauts. Protégés dans une mallette robuste, ils sont livrés avec un rapport d'essais détaillant la localisation des défauts. Pour un besoin d'évaluation plus spécifique, nos éprouvettes à l'unité intègrent une soudure de géométrie standard contenant jusqu'à trois défauts naturels au choix. Chaque pièce est livrée avec un schéma d'éprouvette pour faciliter le dimensionnement et le positionnement lors du contrôle.

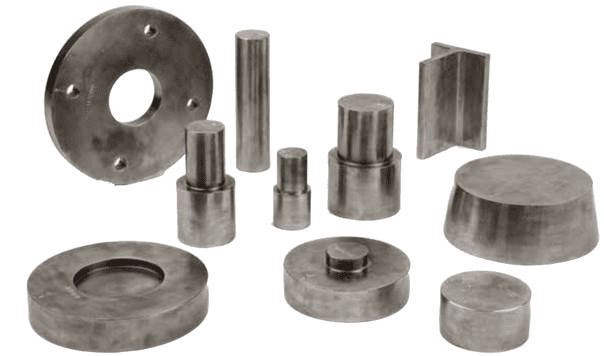

Pièces à défauts de forge et de fonderie
La réalité industrielle s'étend au-delà des soudures. Afin de préparer les opérateurs aux véritables défis du terrain, nous concevons des échantillons de pièces forgées et moulées fréquemment rencontrées dans l'industrie (brides, axes réducteurs, flasques, blocs cylindriques). Fabriquées à la commande à l'unité ou en kit complet, ces pièces intègrent de deux à quatre défauts typiques tels que des replis, dédoublures, retassures ou flocons d'hydrogène. Elles permettent non seulement d'appréhender l'interprétation des défauts, mais aussi de confronter les apprenants aux difficultés liées à l'établissement de rapports de contrôle.

Pour les détails des kits et pièces proposées, téléchargez la fiche technique ou contactez nos experts !
