Description

Il s’agit de traducteurs mono-élément technique par immersion, à ondes longitudinales, adaptés à l’impédance acoustique de l’eau par une face avant d’épaisseur égale à l/4. Ils permettent la transmission des ultrasons dans des pièces partiellement ou totalement immergées.

Avantages :

  • La technique par immersion garantit un couplage uniforme.
  • L’accord d’impédance par lame quart d’onde améliore la transmission d’énergie.
  • Boîtier en acier inoxydable 303 résistant à la corrosion, avec connecteurs en laiton chromé.
  • Blindage HF améliorant le rapport signal/bruit.
  • Tous les traducteurs technique par immersion sont livrables avec une focalisation ponctuelle (lentille sphérique) ou linéaire (lentille cylindrique).
  • La focalisation à la demande du client concentre le faisceau sonore, pour augmenter la sensibilité de détection de petits défauts.
  • La focalisation cylindrique réduit le bruit d’interface sur des tubes et les barres.

Applications :

  • Balayages automatisés.
  • Mesures d’épaisseurs en continu.
  • Détection de défauts à grande vitesse dans des tubes, barres, tôles et autres pièces.

Boîtiers Immersion Standard

  • Boîtiers au format standard (diamètre 16 mm) avec connecteur UHF axial
  • Focalisation à la demande
  • Traducteurs adaptables dans les miroirs immersion pour contrôles d’alésages par l’intérieur
  • Traducteurs adaptables sur des buses à jet d’eau pour contrôle en immersion locale

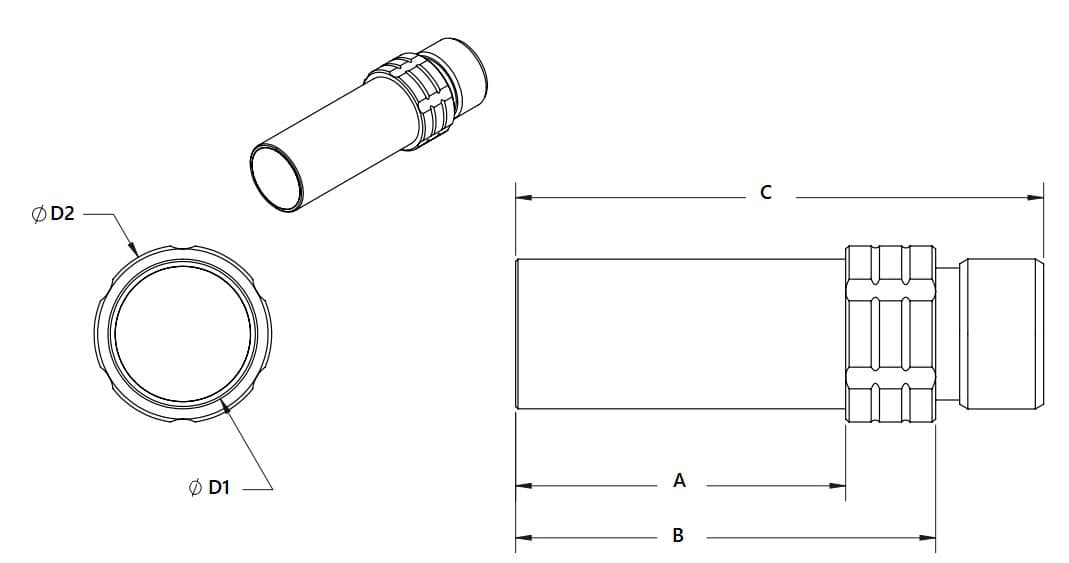

Traducteurs immersion standards - SOFRANEL
A B C D1 D2
35 44 56 16 19
Boîtiers I2
Fréquence MHz Diamètre élément (mm) Usage général Haute Résolution Haute Pénétration
0.5 10 i2G00506 n/a i2P00506
0.5 13 i2G00508 n/a i2P00508
1 6 i2G01004 n/a i2P01004
1 10 i2G01006 i2R01006 i2P01006
1 13 i2G01008 i2R01008 i2P01008
2,25 6 i2G02004 i2R02004 i2P02004
2,25 10 i2G02006 i2R02006 i2P02006
2,25 13 i2G02008 i2R02008 i2P02008
3,5 6 i2G03004 i2R03004 i2P03004
3,5 10 i2G03006 i2R03006 i2P03006
3,5 13 i2G03008 i2R03008 i2P03008
5 6 i2G05004 i2R05004 i2P05004
5 10 i2G05006 i2R05006 i2P05006
5 13 i2G05008 i2R05008 i2P05008
7,5 6 i2G07004 i2R07004 i2P07004
7,5 10 i2G07006 i2R07006 i2P07006
7,5 13 i2G07008 i2R07008 i2P07008
10 6 i2G10004 i2R10004 i2P10004
10 10 i2G10006 i2R10006 i2P10006
10 13 i2G10008 i2R10008 i2P10008
15 6 i2G15004 i2R15004 n/a
15 10 i2G15006 i2R15006 n/a
15 13 i2G15008 n/a n/a
20.0 6 i2G20004 i2R20004 n/a
20.0 10 i2G20006 n/a n/a
25 6 i2G25004 i2R25004 n/a

Boîtiers larges

  • Les grands diamètres d’élément augmentent la longueur du champ proche, et autorisent donc de plus longues distances focales.
  • Les grands diamètres permettent d’augmenter le pas du balayage.
  • Basse fréquence et grand angle d’ouverture disponibles pour les problèmes particuliers.
Traducteurs immersion grands diamètres - SOFRANEL
Boîtier Élément A B C D1 D2
I3 19 mm 25 mm 35 mm 46 mm 25 mm 28 mm
I4 25 mm 25 mm 35 mm 46 mm 32 mm 35 mm
Fréquence MHz Diamètre élément (mm) Usage général Haute Résolution Haute Pénétration
0,5 19 i3G00512 i3R00512 i3P00512
0,5 25 i4G00516 i4R00516 i4P00516
0,5 29 i4G00518 i4R00518 i4P00518
1 19 i3G01012 i3R01012 i3P01012
1 25 i4G01016 i4R01016 i4P01016
1 29 i4G01018 i4R01018 i4P01018
2,25 19 i3G02012 i3R02012 i3P02012
2,25 25 i4G02016 i4R02016 i4P02016
2,25 29 i4G02018 i4R02018 i4P02018
3,5 19 i3G03012 i3R03012 i3P03012
3,5 25 i4G03016 i4R03016 i4P03016
3,5 29 i4G03018 n/a i4P03018
5 19 i3G05012 i3R05012 i3P05012
5 25 i4G05016 i4R05016 i4P05016

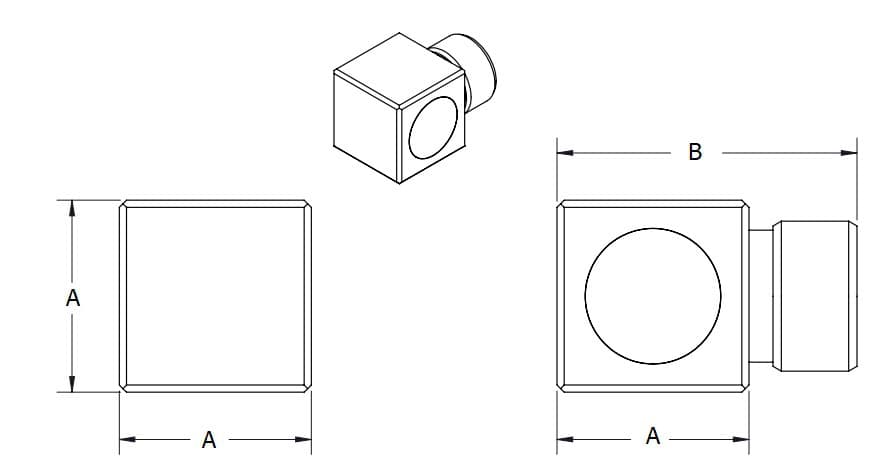

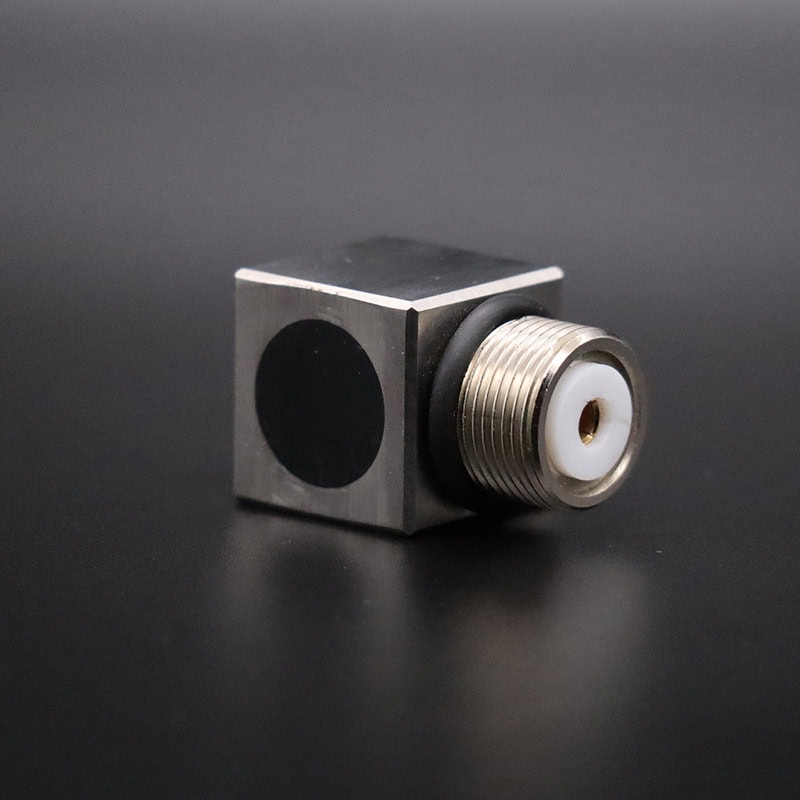

Boitiers « coudé »

  • Boîtiers en acier inoxydable, idéal pour les zones d’accès difficile
  • Disponibles avec des diamètres d’éléments piezoélectriques de 6 à 13 mm, jusqu’à des fréquences de 25 MHz
A B
20 mm 32 mm
Fréquence MHz Diamètre élément (mm) Usage général Haute Résolution Haute Pénétration
0.5 10 i5G00506 n/a i5P00506
0.5 13 i5G00508 n/a i5P00508
1 6 i5G01004 n/a i5P01004
1 10 i5G01006 i5R01006 i5P01006
1 13 i5G01008 i5R01008 i5P01008
2,25 6 i5G02004 i5R02004 i5P02004
2,25 10 i5G02006 i5R02006 i5P02006
2,25 13 i5G02008 i5R02008 i5P02008
3,5 6 i5G03004 i5R03004 i5P03004
3,5 10 i5G03006 i5R03006 i5P03006
3,5 13 i5G03008 i5R03008 i5P03008
5 6 i5G05004 i5R05004 i5P05004
5 10 i5G05006 i5R05006 i5P05006
5 13 i5G05008 i5R05008 i5P05008
7,5 6 i5G07004 i5R07004 i5P07004
7,5 10 i5G07006 i5R07006 i5P07006
7,5 13 i5G07008 i5R07008 i5P07008
10 6 i5G10004 i5R10004 i5P10004
10 10 i5G10006 i5R10006 i5P10006
10 13 i5G10008 i5R10008 i5P10008
15 6 i5G15004 i5R15004 n/a
15 10 i5G15006 i5R15006 n/a
15 13 i5G15008 n/a n/a
20 6 i5G20004 i5R20004 n/a
20 10 i5G20006 n/a n/a
25 6 i5G25004 i5R25004 n/a



Boitiers « Pencil Case »

  • Boîtier en acier inoxydable de 10 mm de diamètre seulement, idéal pour les zones d’accès limité.
  • Fournis avec sortie axiale par prise UHF
  • Disponibles pour des éléments de 6 et 3 mm de diamètre. Utilisables avec les miroirs

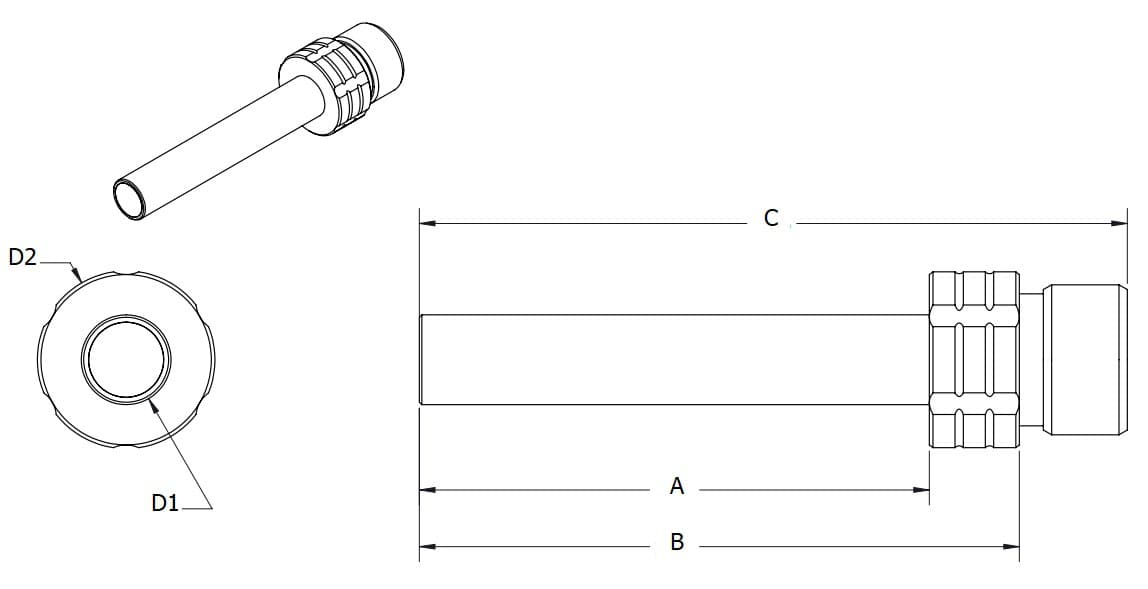

Traducteurs immersion type crayon Pencil - SOFRANEL
A B C D1 D2
54 mm 64 mm 75 mm 10 mm 19 mm
Fréquence MHz Diamètre élément (mm) Usage général Haute Résolution Haute Pénétration
1 6 i1G01004 n/a i1P01004
2,25 6 i1G02004 i1R02004 i1P02004
3,5 6 i1G03004 i1R03004 i1P03004
5 3 i1G05002 i1R05002 i1P05002
5 6 i1G05004 i1R05004 i1P05004
7,5 3 i1G07002 i1R07002 i1P07002
7,5 6 i1G07004 i1R07004 i1P07004
10 3 i1G10002 i1R10002 i1P10002
10 6 i1G10004 i1R10004 i1P10004
15 3 i1G15002 i1R15002 n/a
15 6 i1G15004 i1R15004 n/a
20 3 i1G20002 i1R20002 n/a
20 6 i1G20004 i1R20004 n/a
25 3 i1G25002 i1R25002 n/a
25 6 i1G25004 i1R25004 n/a

Boitiers « Slim Line »

  • Boîtiers en acier inoxydable de 10 mm de diamètre seulement, idéal pour les zones d’accès difficile
  • Connecteur axial Microdot
  • Disponibles avec des diamètres d’éléments piezoélectriques de 3 et 6 mm, jusqu’à des fréquences de 25 MHz
  • Longueur de boitier de 50 mm pour utilisation avec des miroirs

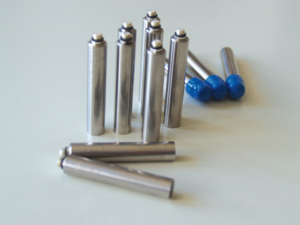

Traducteurs boîtiers Slim Line
schéma Boitiers Immersion Slim Line A B
10 mm 50 mm

2,256i2G02004i2R02004i2P02004

Fréquence MHz Diamètre élément (mm) Usage général Haute Résolution Haute Pénétration
1 6 IMG012* IMR012* IMP012*
2,25 6 IMG022 IMR022 IMP022
3,5 6 IMG032 IMR032 IMP032
5 3 IMG051 IMR051 IMP051
5 6 IMG052 IMR052 IMP052
7,5 3 IMG071 IMR071 IMP071
7,5 6 IMG072 IMR072 IMP072
10 3 IMG101 IMR101 IMP101
10 6 IMG102 IMR102 IMP102
15 3 IMG151 IMR151 IMP151
15 6 IMG152 IMR152 IMP152
20.0 3 IMG201 IMR201 IMP201
20.0 6 IMG202 IMR202 IMP202
25 3 IMG251 IMR251 IMP251
25 6 IMG252 IMR252 IMP255

* Produits sur demande uniquement

Boitiers Immersion « Paintbrush »

Traducteurs immersion Paintbrush - SOFRANEL
Schéma traducteurs immersion Paintbrush - SOFRANEL
schéma des Boitiers Immersion Paintbrush Élément A B C
76x6mm 21 19 89
51x6mm 21 19 63.5
38x6mm 21 19 51
Fréquence MHz Diamètre élément (mm) Haute sensibilité
2,25 38 x 6 PB 021
2,25 51 x 6 PB 022
2,25 76 x 6 PB 023
3,5 38 x 6 PB 031
3,5 51 x 6 PB 032
3,5 76 x 6 PB 033
5 38 x 6 PB 051
5 51 x 6 PB 052
5 76 x 6 PB 053
7,5 38 x 6 PB 071
7,5 51 x 6 PB 072
7,5 76 x 6 PB 073
10 38 x 6 PB 101
10 51 x 6 PB 102
10 76 x 6 PB 103
