Traducteurs à protection interchangeable

Il s'agit de traducteurs mono-élément à ondes longitudinales, pour contrôle par contact direct, disposant d’une membrane souple pour leur permettre un déplacement plus facile sur les surfaces rugueuses. Sur certaines références, on peut remplacer la membrane par une ligne à retard. Ceci permet d'adapter par exemple des lignes à retard de forme ou des prismes à faible angle pour le contrôle des essieux par exemple et également des lignes à retard hautes températures.

Avantages :

Lorsque le traducteur est utilisé seul (sans aucune des options de protection), la face de contact en époxy garantit une impédance acoustique appropriée au contrôle des matières plastiques, de nombreux composites, et autres matériaux à faible impédance acoustique. Boîtiers filetés pour une fixation facile de la bague de maintien des membranes.

Applications :

Détection des défauts sous incidence normale. Contrôle de tôles, de billettes, de barres, de pièces forgées. Recherche de dédoublures dans les tôles, contrôle des soudures,... Contrôle des essieux et des arbres (pièce longues) par l'extrémité en utilisant des prismes. Contrôle à hautes températures en utilisant les lignes à retard adaptées

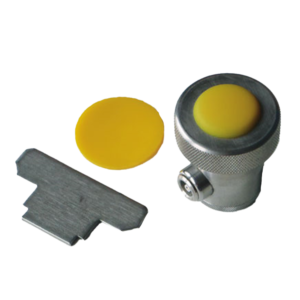

Boîtiers Européens

Boîtiers avec manchons à profil ergonomique facilitant la prise en main, même avec des gants. Connecteur LEMO 1 ou LEMO 00 en position radiale ou axiale. Les traducteurs et les protections (membranes) sont vendus séparément. Câbles à utiliser avec ces traducteurs LEMO1/ LEMO1, référence 1613.2 ou LEMO1/ LEMO 00 référence 1614.2.

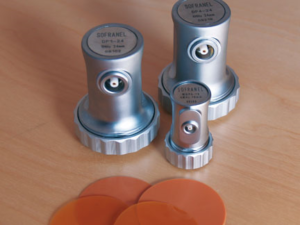

Boîtier DP et MPD

Fréquence MHz	Diamètre élément (mm)	Référence Traducteur	Connecteur
1	24	DP 1-24	Lemo 1(radial)
2	10	MDP 2-10	Lemo 00(radial)
2	15	SLF 2-15 Z	Lemo 00(radial)
2	20	SLF 2-20 L	Lemo 1(radial)
2	24	DP 2-24	Lemo 1(radial)
2	24	DP 2-24S	Lemo 1(axial)
4	10	MDP 4-10	Lemo 00(radial)
4	15	SLF 4-15 Z	Lemo 00(radial)
4	24	DP 4-24	Lemo 1(radial)
4	24	DP 4-24S	Lemo 1(axial)
5	10	SLF 5-10 Z	Lemo 00(radial)
5	15	SLF 5-15 Z	Lemo 00(radial)
5	20	SLF 5-20 Z	Lemo 1(radial)
5	25	SLF 5-25 Z	Lemo 1(radial)

Boîtier Série SLF

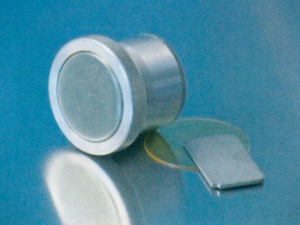

Membranes de protection interchangeables

• Améliorent le couplage sur des surfaces irrégulière
• Permettent un couplage à sec sur des surfaces propres et très lisses

Prismes plastiques pour réfraction sur faibles angles

• Permettent de contrôler des pièces longues comme les essieux ou les axes avec un faible angle d'incidence. Nous consulter.

Diamètre élément (mm)	Membranes seules Jeu de 10
10 mm	PM 10
15 mm	FD 15
20 mm	FD 20
24 mm	PM 24
25 mm	PM 3

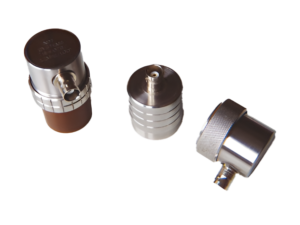

Boîtiers Internationaux

Ces traducteurs disposent d'une face avant en résine particulièrement utilie pour l'adaptation de membranes de protection ou de lignes à retard. Ils peuvent aussi être utilisés directement au contact de matériaux d'impédance acoustique assez faible comme les composites ou les matières plastiques. Les boîtiers internationaux offrent des rapports fréquence/diamètre suivant les standards internationaux.

Boîtier PEG et PEP

• Boîtiers en acier inoxydable.
• Connecteur radial BNC (sauf référence LLFxx avec connecteur BNC en position axiale). Certaines références sont disponibles avec connecteurs BNC axiale sur demande. Nous consulter.
• Les traducteurs et les protections (membranes) sont vendus séparément.
• Les traducteurs protégés avec boîtier International sont livrés avec une bague et une membrane de protection.
• Ces traducteurs peuvent également être utilisés avec des lignes à retard à haute température, pour contact intermittent.
• Câbles à utiliser avec ces traducteurs LEMO1/BNC, référence 1612.2.

Diamètre élément (mm)	A	B	C
13	17.8	33	24.1
19	24.1	33	30
25	33	33	34.5
29	33.8	33	37.8

Boîtier LLF

Diamètre élément (mm)	A	B	C
Tous	53	39	44

Fréquence MHz	Diamètre élément (mm)	Usage général	Haute énergie
0,5	13	PEG00508	PEP00508
0,5	19	PEG00512	PEP00512
0,5	25	PEG00516	PEP00516
0,5	29	PEG00518	PEP00518
0,5	34	LLF 0.5-34 B	-
1	13	PEG01008	PEP01008
1	19	PEG01012	PEP01012
1	25	PEG01016	PEP01016
1	29	PEG01018	PEP01018
1	34	LLF 1-34 B	-
2,25	10	SLF 2-10 Z	-
2,25	13	PEG02008	PEP02008
2,25	15	SLF 2-15 Z	-
2,25	19	PEG02012	PEP02012
2,25	25	PEG02016	PEP02016
2,25	29	PEG02018	PEP02018
2,25	30	LLF 2-30 B	-
3,5	13	PEG03008	PEP03008
3,5	19	PEG03012	PEP03008
3,5	25	PEG03016	PEP03016
3,5	29	PEG03018	PEP03018
4	10	SLF 4-10 Z
4	25	SLF 4-25 B
5	10	SLF 5-10 Z	-
5	13	PEG05008	PEP05008
5	15	SLF 5-15 Z	-
5	19	PEG05012	PEP05012

Diamètre élément (mm)	Membranes seules	Ligne à retard haute température, 260°C, longueur standard 1''
10	FD 10
13	PEM08	PED08
15	FD 15
19	PEM12	PED12
25	PEM16	PED16
29	PEM18	RD 9
34	FD 34	PED18
