Name: Sondes multi-éléments - Sofranel
Price: 90.00 EUR
Availability: InStock

Description

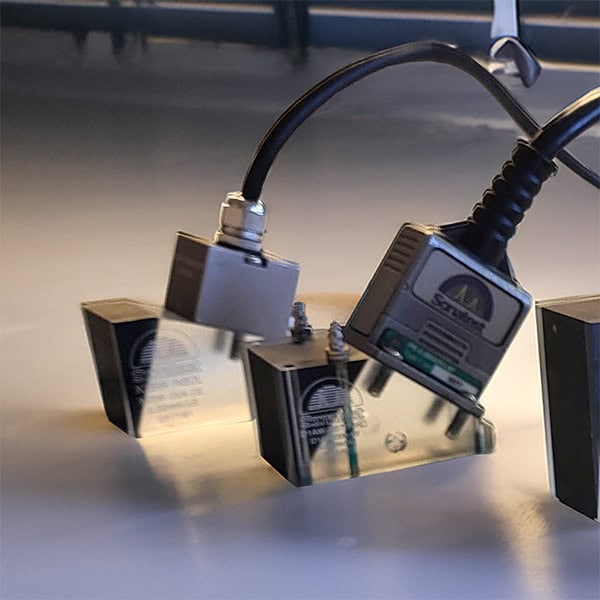

Les sondes multi-éléments de Sonatest offrent de multiples possibilités avec un large choix. Trois familles sont disponibles :

sondes série X à câble intégré, plus économiques tout en offrant un excellent niveau de performances
sondes série DAAH à câble détachables qui présentent l’avantage d’avoir un câble interchangeable comme les sondes mono-élément traditionnelles
sondes à roue très pratiques pour des acquisitions sur composite ou en cartographie corrosion.

Série X0 – Sondes miniatures et sub-miniature

La gamme X0 est idéale pour l’inspection de soudures minces de petits alésages, l’inspection des tuyaux d’alésage et de tubes de petit diamètre. Elle s’adapte à la plupart des scanners type bracelet comme celui que nous proposons.

Ces sondes sont fournies en standard avec un câble de 5m.

Référence	Fréq. MHz	Nb élts	Pitch mm	Surface active	Elévation	Dimensions du boitier
Référence	Fréq. MHz	Nb élts	Pitch mm	Surface active	Elévation	L	l	H
X0A-2.25M16-0.5×10	2.25	16	0.5	0.5×10	10 mm	26	22	9.7
X0A-5M16-0.5×10	5	16	0.5	0.5×10	10 mm	26	22	9.7
X0A-7.5M16-0.5×10	7.5	16	0.5	0.5×10	10 mm	26	22	9.7
X0A-10M16-0.5×10	10	16	0.5	0.5×10	10 mm	26	22	9.7
X0A-10M32-0.25×10	10	32	0.25	0.25×10	10 mm	26	22	9.7

Série X1 – Sondes miniatures et sub-miniature

La gamme X1 correspond à de petites sondes pour les travaux à accès limité. Les applications clés comprennent le contrôle des ‘scribe line’ pour les constructeurs et les compagnies aéronautiques.

Nouvelle référence	Fréquence MHz	Nb éléments	Pitch mm	Surface active	Elévation	Dimensions du boitier
						L	l		H
X1A5M10E0.6×5	5	10	0.6	6 x 5	5 mm	13		10		23
X1A10M10E0.6×5	10	10	0.6	6 x 5	5 mm	13		10		23
X1B10M16E0.3×5	10	16	0.3	5 x 5	5 mm	8		8		23

Série X2 – Sondes pour applications générales

Sondes compactes de conception à usage général, adaptée aux applications à balayage sectoriel.

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	h
X2A5M16E0.6×10	5	16	0.6	10	9.6	16	23	20
X2A7.5M16E0.6×10	7,5	16	0.6	10	9.6	16	23	20
X2A10M16E0.6×10	10	16	0.6	10	9.6	16	23	20
X2A10M32E0.3×10	10	32	0.3	10	9.6	16	23	20
X2B5M32E0.6×10	5	32	0.6	10	19.2	25	23	20
X2B7.5M32E0.6×10	7.5	32	0.6	10	19.2	25	23	20
X2B2.25M32E0.6×10	2.25	32	0.6	10	19.2	25	23	20
X2B5M64E0.3×10	5	64	0.3	10	19.2	25	23	20
X2B10M32E0.6×10	10	32	0.6	10	19.2	25	23	20
X2B10M64E0.3×10	10	64	0.3	7	19.2	25	23	20
X2B15M64E0.3×10	10	64	0.3	6	19.2	25	23	20

Série X3 – Sondes larges

Ces sondes sont idéales pour les applications à balayage linéaire (L-Scan ou E-Scan). Elles peuvent aussi être utilisées pour les balayages sectoriels (S-Scan). Ces sondes sont particulièrement adaptées pour effectuer des balayages ‘‘Multigroupes’’ pour les appareils le permettant.

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	H
X3A-2.25M48E-0.8X10	2.25	48	0.8	10	38.4	45	23	20
X3A-3.5M64E-0.6X10	3.5	64	0.6	10	38.4	45	23	20
X3A-5M64E-0.6X10	5	64	0.6	10	38.4	45	23	20
X3A-10M64E-0.6X7	10	64	0.6	7	38.4	45	23	20

Série X4 – Sondes miniatures à sabot intégré

Ces petites sondes monobloc au design équivalent aux traducteurs d’angle mono-élément conventionnels sont un bon choix quand un faisceau compact est requis.

Référence	Fréq MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Balayage recommandé		Dimensions du boitier
Référence	Fréq MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Min °	Max °	L	l	H
X4Z-2M8E-N50S-1X9	2	8	1	9	8	35	70	27	16.5	22
X4Z-4M16E-N50S-0.5X9	4	16	0.5	9	8	35	70	27	16.5	22

Série X5 – Sondes moyenne – AWS, haute température et forte pénétration

Ces sondes basse fréquence haute énergie sont destinées à des applications où la pénétration doit être assez profonde et à des inspections plus générales.

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	H
X5A2.25M16E1X16	2.25	16	1	16	16	23	45	20
X5A5M16E1X16	5	16	1	16	16	23	45	20
X5A2.25M16EHF1X16	2.25	16	1	16	16	23	45	20
X5A5M16EHF1X16	5	16	1	16	16	23	45	20

Série X6A – Sondes 128 éléments

Elles sont utilisée pour les pièces de grandes dimensions dans l’aérospatiale, pour la recherche de délaminage, la recherche de corrosion, de blistering

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	H
X6A-3.5M128E-0.75×10	3.5	128	0.75	10	96	56	28	27.5
X6A-5M128E-0.75×10	5	128	0.75	10	96	60	28	27.5

Série X6B – Sondes basse fréquence 64 éléments

Elles sont utilisée pour des matériaux très atténuants comme des composites exotiques.

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	H
X6B-0.5M64E-2×10	0.5	64	2	10	128	137	26	28
X6B-1M64E-2×10	1	64	2	10	128	137	26	28

Généralités

Toutes les dimensions des sabots listés dans la documentation complète téléchargeable sont données pour de la Rexolite, les matériaux pour haute température nécessiteront une consultation sur la solution sabot/sonde la plus appropriée pour vos besoins, ci-dessous sont répertoriés les matériaux courants utilisés pour nos sabots.

Matériaux	Temp (ºC) max d’utilisation	Temp (ºF) max d’utilisation	Vitesse à 5MHz (mm/µs)	Type de sabot (Angle / Plan)
Rexolite	60	140	2.33	Les deux
Torlon	260	500	2.71	Les deux
Vespel	300	572	2.51	Plan

Les sondes sont disponibles en standard avec un connecteur IPEX et un câble de longueur 2,5m. Elles peuvent être fournies avec 5m de câble. D’autres longueurs et connecteurs peuvent être fournis ; nous consulter

Les sabots (sauf série X4) sont fixés par 2 ou 4 vis.

Sondes ultrasons multi-éléments série DAAH

Reconnue pour sa haute qualité et ses performances depuis plus de 10 ans, la gamme DAAH (Detachable Active Array Head) offre une solution unique de traducteurs multiéléments en séparant la sonde du câble.

Série DAAH D1A – Sondes hautes performances

Applications : Soudures (soudures bout à bout, soudures en T et soudures d’angle), Pièces moulées, barres et billettes, composants structurels (grandes goupilles), inspection de Brides Pièces automobiles, de pièces usinées…

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	h
D1A-2.25M20E-1.2×12	2.25	20	1.2	12	24	32	29.3	14.7
D1A-5M32E-0.8×12	5	32	0.8	12	25.6	32	29.3	14.7
D1A-7.5M44E-0.6×12	7.5	44	0.6	12	26.4	32	29.3	14.7
D1A-2.25M20EHF-1.2×12	2.25	44	1.2	12	24	32	29.3	14.7
D1A-5M32E-0.8×12	5	32	0.8	12	25.6	32	29.3	14.7
D1A-7.5M20EHF-1.2×12	7.5	44	0.6	12	26.4	32	29.3	14.7

Série DAAH D1B – Sondes DLA détachable Dual Linear Array

Applications : Récipients sous pression Alliages d’acier inoxydable austénitiques, soudures asymétriques, matériaux très atténuants, …

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	h
D1B-2.25M20E-1.2×12	2.25	20	1.2	12	24	44	17.6	14.7
D1B-5M32E-0.8×12	5	32	0.8	12	25.6	44	17.6	14.7
D1B-7.5M44E-0.6×12	7.5	44	0.6	12	26.4	44	17.6	14.7

Série DAAH D1S – Sondes détachables compactes haute fréquence

Applications : Soudures générales et critiques (soudures bout à bout, soudures en T et soudures d’angle), pièces moulées, barres et billettes, composant structurel, brides, pièces automobiles, pièces usinées, …

Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	h
D1S-5M16E-0.6×10	5	16	0.6	10	9.6	32	29.3	14.7
D1S-7.5M16E-0.6×10	7.5	16	0.6	10	9.6	32	29.3	14.7
D1S-10M16E-0.6×10	10	16	0.6	10	9.6	32	29.3	14.7
D1S-10M32E-0.3×10	10	32	0.3	10	9.6	32	29.3	14.7
D1S-5M16EHF-0.6×10	5	16	0.6	10	9.6	32	29.3	14.7
D1S-7.5M16EHF-0.6×10	7.5	16	0.6	10	9.6	32	29.3	14.7
D1S-10M16EHF-0.6×10	10	16	0.6	10	9.6	32	29.3	14.7
D1S-10M32EHF-0.3×10	10	32	0.3	10	9.6	32	29.3	14.7

Série DAAH D1Z – Sondes compactes sabots intégrés

Référence	Fréquence MHz	Nb éléments	Angle réfracté dans l’acier°	Balayage recommandé		Pitch mm	Elévation mm	Ouverture L (mm)	Dimensions du boitier
Référence	Fréquence MHz	Nb éléments	Angle réfracté dans l’acier°	Min °	Max °	Pitch mm	Elévation mm	Ouverture L (mm)	L	l	h
D1Z-2.25M19E-N548L-1.2×12	2.25	19	48	40	65	1.2	12	22.8	33.8	17.6	22.6
D1Z-2.25M14E-N53S-1.2×12	2.25	14	53	40	65	1.2	12	16.8	34.1	17.6	27.5
D1Z-5M26E-N548L-0.8×12	5	26	48	40	65	0.8	12	20.8	33.8	17.6	22.6
D1Z-5M22E-N53S-0.8×12	5	22	53	40	65	0.8	12	17.6	34.1	17.6	27.5
D1Z-7.5M40E-N48L-0.6×12	7.5	40	48	40	65	0.6	12	24	33.8	17.6	22.6
D1Z-7.5M30E-N53S-0.6×12	7.5	30	53	40	65	0.6	12	18	34.1	17.6	27.5

Série DAAH D5A – Sondes détachables balayage linéaire

Applications : Pièces de grandes dimensions en composites, grandes plaques d’aluminium (délaminations), corrosion, cartographie d’épaisseur, soudures critiques de matériaux épais

Référence

Fréquence

MHz

Nb éléments

Pitch

Elévation

Ouverture

L (mm)

Dimensions du boitier

D5A-5M64E-0.8×12

0.8

51.2

29.2

20.6

Câbles

Il existe deux types de prises de câble DAAH, la D1 compacte et la plus grande D5, qui s’adaptent aux 2 sous-famille de sondes DAA. Tous les câbles DAAH sont livrés avec un câble intégré de 2 m, une seule prise de sonde et un connecteur de verrouillage rapide I-PEX comprenant un support adaptateur compatible avec n’importe quel instrument I-PEX standard. Les câbles peuvent également être livrés avec une option à double prise, éliminant ainsi le besoin d’un boîtier de répartition multiéléments. Sonatest propose un service de personnalisation spécial pour les câbles DAAH, et d’autres options de longueur et de connecteur sont disponibles sur demande

Référence	Description
D1-CABLE-S-QX2	Câble simple pour sonde D1, connecteur Ipex, 2m.
D1-CABLE-D-QX2	Câble Y double pour sonde D1, connecteur Ipex, 2m.
D5-CABLE-S-QX2	Câble simple pour sonde D5, connecteur Ipex, 2m.
D1/D5-CABLE-CUSTOM	Câble personnalisé pour sonde D1 ou D5.

Accessoires

De nombreuses applications nécessitent un dimensionnement précis. Ceci peut être obtenu de différentes manières, notamment par l’utilisation de codeurs et ou de scanners.

Encodeurs à roue

Encodeurs modulaires à roue livrés avec système de fixation universelle,

Encodeurs à fil

Encodeurs à fil,

Splitters Y, adaptateurs et rallonges

Nous proposons des Splitters Y pour de connecter 2 sondes PA simultanément sur votre électronique, des boitiers sur mesure pour connecter des sondes PA et des traducteurs conventionnels (ex : 2 Ipex 60 et 8 lemo), des adaptateurs pour connecter des sondes avec d’autres connecteurs que celui de votre électronique (ex : IPEX / Hypertronix), des ralonges PA, …

Scanners
