Ehc 09 Série

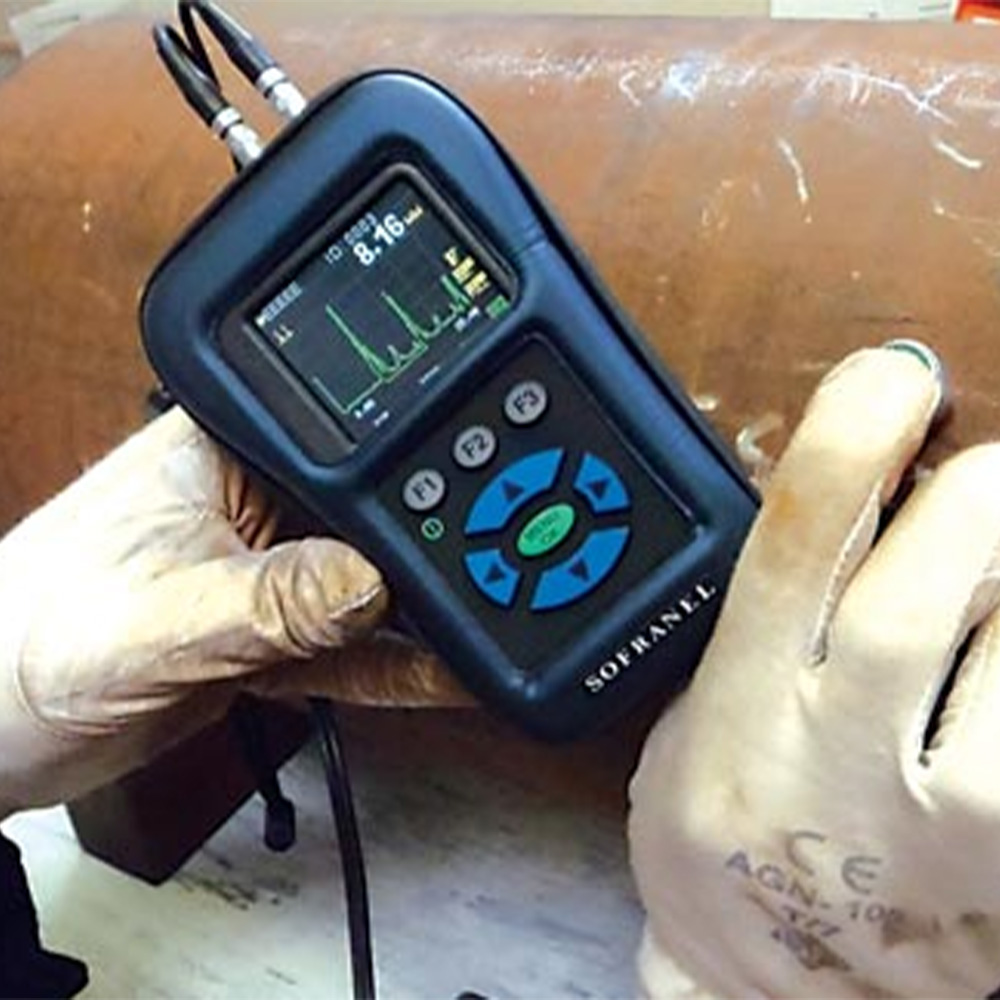

Ces petits mesureurs d’épaisseurs par ultrasons sont avant tout conçus pour les inspecteurs et opérateurs de maintenance chargés de la mesure d’épaisseur résiduelle dans les tuyauteries soumises à la corrosion, réservoirs, appareils à pression et toutes structures métalliques soumises à la corrosion. Légers et ergonomiques, ces mesureurs d'épaisseurs représentent la solution économique et rentable dans la plupart des applications qui exigent des contrôles rapides sur des pièces suspectées de pertes d’épaisseurs. Choisissez simplement votre écran, couleur ou monochrome LCD. Toutes les fonctions de mesure peuvent ensuite être mises à jour et ajoutées en fonction de l’évolution de vos besoins. Vous pouvez ainsi faire évoluer un appareil de base EHC09B en version complète avec une mémoire et A-SCAN EHC09DLW.

• Très léger, tient dans la poche, ces mesureurs d’épaisseurs sont suffisamment petits pour tenir dans une boîte à outils ou dans votre poche. Ils sont parfaits pour une inspection et un contrôle rapide et efficace même dans les zones d’accès difficile.
• Mesure d'épaisseur d'un seul coté, les mesureurs d’épaisseurs par ultrasons effectuent une mesure numérique instantanée en analysant le temps d’aller-retour d’une onde ultrasonore introduite d’un seul coté, rendant ainsi inutile la découpe de sections ou manchettes de pièces corrodées.
• Visualisation du AScan, plusieurs variantes existent avec visualisation du A-scan pour la conformitè à NFEN14127.
• Clavier lumineux et vibreur. Le clavier des EHC 09 s’illumine suivant les conditions d’alarme en vert, en jaune ou en rouge suivant les seuils que vous définissez en épaisseur nominale et en pourcentage.
• Clavier pour gaucher et droitier. Le clavier de l’appareil peut être configuré pour un utilisateur gaucher ou droitier
• L'assistance technique et le service après-vente qui font la réputation de SOFRANEL

	09B	09EE	09EEW	09DL	09DLW	09C	09DLC	09CW	09DLCW
Ecran	LCD	LCD	LCD	LCD	LCD	couleur	couleur	couleur	couleur
Indicateur d’usure	-	oui	oui	oui	oui	oui	oui	oui	oui
Calibration en 2 points	oui	oui	oui	oui	oui	oui	oui	oui	oui
Mode différentiel	-	oui	oui	oui	oui	oui	oui	oui	oui
Alarmes/Vibreur	-	oui	oui	oui	oui	oui	oui	oui	oui
Mode Mini/Maxi	oui	oui	oui	oui	oui	oui	oui	oui	oui
Gain ajustable	-	3 niveaux	continu	3 niveaux	continu	3 niveaux	3 niveaux	continu	continu
Blanking	-	-	oui	-	oui	-	-	oui	oui
Mesure entre échos (au travers du revêtement)	-	oui	oui	oui	oui	oui	oui	oui	oui
BScan non encodé	-	-	-	oui	oui	-	oui	-	oui
BScan encodé	-	-	-	-	-	-	-	-	oui
Data Logger	-	-	-	50 000	50 000	-	50 000	-	50 000
Affichage du AScan	-	-	oui	-	oui	-	-	oui	oui

Spécifications

• Taille : H.127 mm x L.76 mm x P. 32mm.
• Poids : 230 grammes.
• Gamme de mesure : 0,2 à 508 mm, fonction du matériau, de la température et du traducteur.
• Gamme de vitesses : 0,508 – 18,699 mm/μs.
• Température : 20°C jusqu’à 50°C.
• Température de surface des matériaux mesurés : fonction du traducteur utilisé depuis –20°C jusqu’à 500°C.
• Autonomie : Jusqu’à 200 heures (40 heures avec le rétroéclairage).
• Alimentation : 2 piles AA.
• Afficheur : Ecran graphique LCD 128x64.
• Informations affichées : Perte de couplage, Min, Max, Mesure en cours en grands caractères, vitesse, Zéro, calibration, unités, Gel, %, autonomie restante, gain, icône écho-to-écho.
• Résolution : 0,01 mm
• Reconnaissance de traducteur : Choix dans une liste
• Zéro automatique : Effectué automatiquement à la mise en marche, idéal pour correction périodique en fonction de lusure, des variations de température.
• Bande passante : 0,5-20 MHz (-3 dB).
• Unités : Métrique, Impériales, μs.
• Gain : Low, Standard et Haut.
• Cadence de mesure : 4/sec ou 20/sec en mode rapide et recherche de mini.
• Mode différentiel : Affiche la différence entre la valeur réelle et la valeur nominale entrée au clavier.
• Alarmes : Mini/ Maxi en valeur absolue ou relative %. Provoque une alarme sonore, visuelle par éclairement du clavier et vibreur.
• Clavier lumineux
• Indicateur d’usure : Informe l’opérateur du remplacement nécessaire de la sonde.
• Ergonomie : Clavier paramètrable pour une utilisation pour un gaucher ou un droitier.
• Rétroéclairage : On/Off ou Automatique lors de la prise de mesure.
• Coupure automatique : Auto sur inactivité (après X minutes programmables d’inactivité).
• Mode Scan : Affiche le mini ou maxi rencontré à 20 mesures par seconde. Gel permettant de capter la dernière mesure minimum avant d’enlever le traducteur et en évitant les fausses mesures dans le couplant.
• Etui de protection : valise de transport
• Garantie : 2 ans

Traducteur	Fréquence MHz	Câble	Sortie	Diamètre mm	Gamme Acier* mm	Température °C*
DKS-537	5.0	Fixe	Coudée	9.5	1-200	0° - 50°
DC-537	5.0	Fixe	Coudée	9.5	1-200	0° - 50°
DHT-537	5.0	2210D.2	Axiale	11.0	1-200	-20° - 500°
DC-550	5.0	Fixe	Coudée	12.7	0.8-200	0° - 50°
DK-718	7.5	Fixe	Coudée	4.8	0.8-50	0° - 50°
DK-1025	10.0	Fixe	Coudée	6.3	0.5-45	0° - 50°
DK-250	2.25	Fixe	Coudée	12.7	2.5-500	-20° - 400°
DC-250	2.25	Fixe	Coudée	12.7	2.5-500	-20° - 400°
DC-175	1.0	Fixe	Coudée	19.0	4-500	-20° - 150°
DC-110	1.0	Fixe	Coudée	25.0	5-500	-20° - 150°

* fonction du matériau, du type de traducteur, de l’état de surface et de la température ** Température maximum avec contact intermittent Câbles renforcés en acier inoxydable disponibles, nous consulter
