Description
Appareils de recherche de défauts

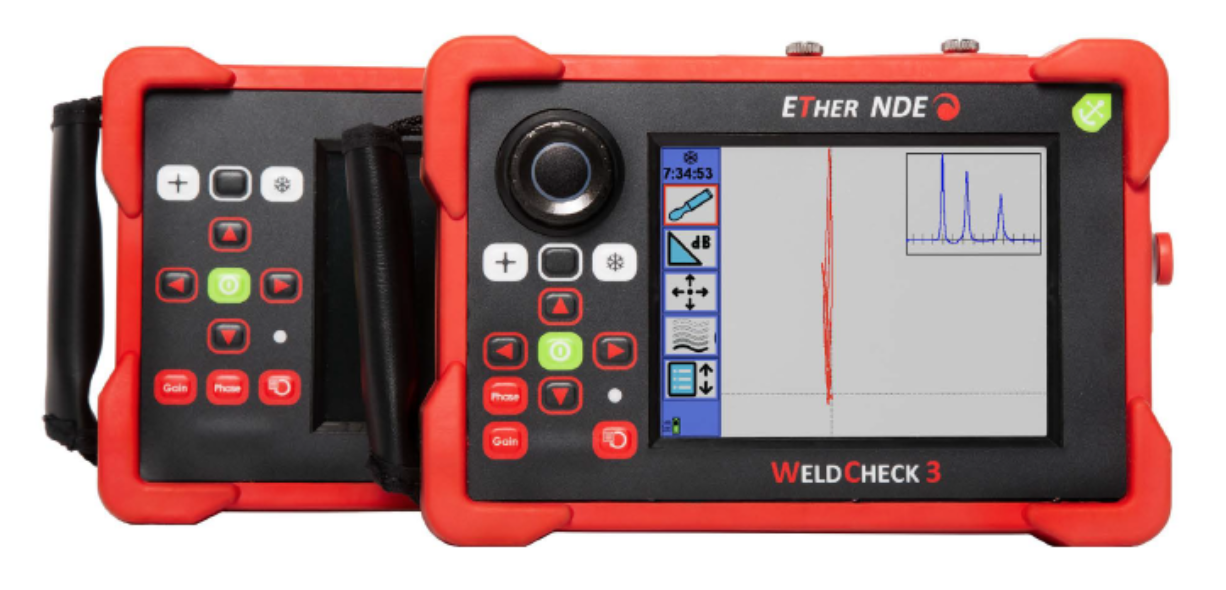

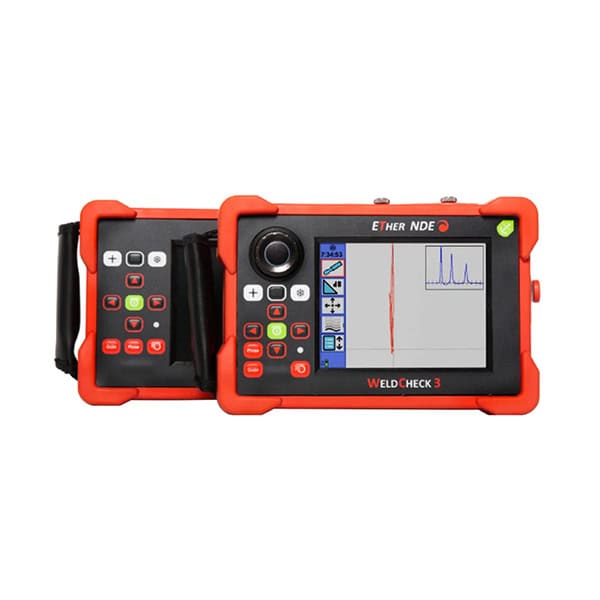

C’est dans un souci de commodité et d’efficacité pour l’opérateur que le WeldCheck 3 a été pensé à tous les stades de son processus de conception et de fabrication. Un avantage clé du WeldCheck 3 est sa capacité à travailler de façon identique pour les gauchers et les droitiers, grâce à la fonction originale de rotation d’écran «Flip». De plus, toutes les touches importantes sont dans la même position indépendamment du fait que l’instrument soit utilisé dans le mode droitier ou gaucher. Sa robustesse lui est garantie par un boîtier en plastique résistant aux chocs.
Le WeldCheck 3 est également un appareil bi-fréquences. Avec une sonde de conductivité automatiquement reconnue par l’appareil, il est possible d’utiliser l’appareil comme mesureur de conductivité.
En option, il est possible d’avoir une molette qui permet de naviguer plus rapidement entre les menus ou de changer les valeurs de réglages.
Facile à utiliser avec le menu «TOUT-EN-UN»
Le WeldCheck propose un menu général simple à un seul niveau. N’importe quel élément de menu général peut être mémorisé sur la barre de fonctions (affiché en même temps que le signal) avec son propre icone facilement reconnaissable, ce qui permet des réglages rapides pendant l’inspection. Il y a 4 positions programmables par l’opérateur et une cinquième pour la dernière fonction utilisée dans le menu.
Afin de permettre à l’opérateur d’utiliser facilement l’appareil, celui-ci dispose en plus d’une touche programmable multifonctions (Effacement écran, Capture d’écran, Phase Auto, Charge auto, Rotation écran, réglage sur gel d’écran et signal de référence). Il y a également 2 boutons rapides pour régler la phase et le gain.
De plus, en mode plein écran, il est possible d’afficher un menu rapide avec les paramètres essentiels au contrôle (fréquence, Phase, connecteur, Charge, Filtres, Gains). Tous les réglages des touches de fonctions sont mémorisés dans les setups.
Connecteurs
Sous la trappe de protection, se trouvent une prise USB pour le transfert rapide des données et le pilotage par PC. Un port pour carte μSD permet la mémorisation des réglages et des données (Plus de 500 avec une carte de 2Gb). Le port VGA permet d’utiliser l’appareil avec un vidéoprojecteur.
Le WeldCheck 3 fonctionne avec des sondes absolues, à montage en pont, ou à réflexion, connectées à une prise LEMO 12 standard (comme les principaux matériels du marché). Vous pouvez donc utiliser les câbles et sondes déjà en votre possession. Il possède aussi une prise LEMO 00 pour connecter les sondes absolues avec un simple câble LEMO00-MICRODOT.
Autonomie extraordinaire
Avec près de 7 heures d’autonomie avec une sonde soudure de 100kHz, le WeldCheck 3 est un choix qui s’impose lors de longues journées d’inspection L’appareil peut facilement être utilisé sur le terrain pour une journée complète de travail sans avoir besoin d’être de retour pour le recharger. Encore mieux, le bloc d’alimentation supplémentaire pour batteries AA peut prolonger le temps de fonctionnement de la batterie pendant 4 heures.
Grand écran couleur
Le WeldCheck 3 est utilisable dans tous types de conditions météorologiques et de luminosité. Il a un écran couleur LCD de 14.5cm de diagonale avec une résolution de 640 x 480 pixels qui assure une très bonne visibilité et une excellente résolution en toutes circonstances. L’opérateur peut configurer ses propres choix de couleurs et types d’affichage. Il peut visualiser les signaux en plan d’impédance, en base de temps, en cascade ou en mode galvanomètre.

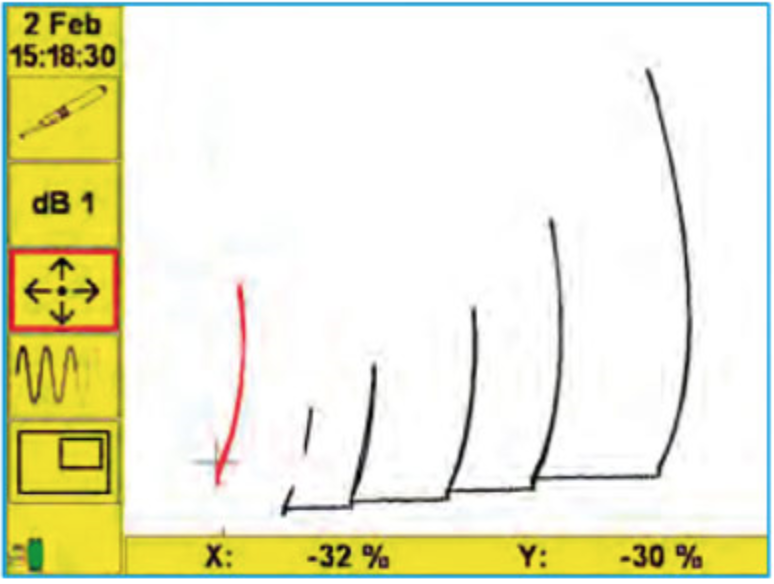

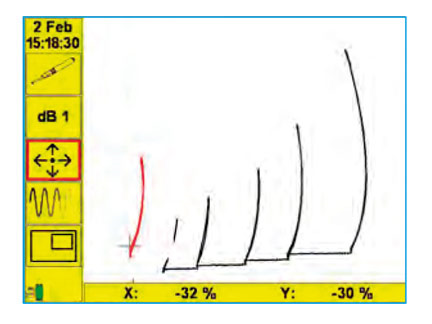

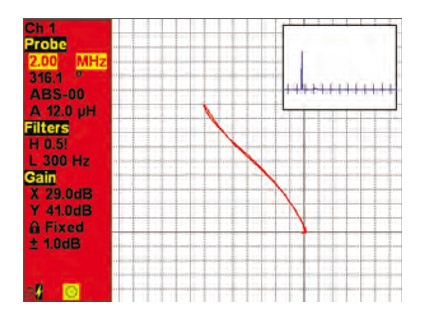

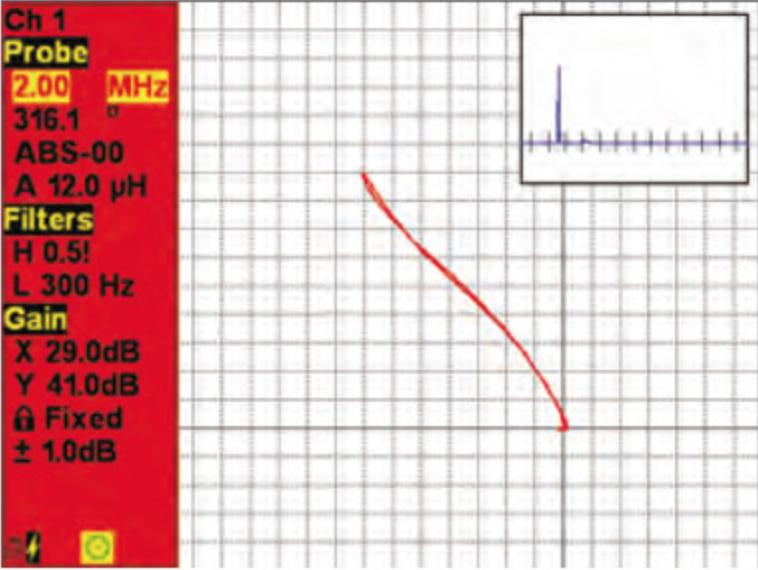

Plan d’impédance
Réglages après gel d’écran (Fonction LOOP)
Le WeldCheck 3 permet de finir de régler plusieurs paramètres tel que la Phase, le Gain et les filtres après avoir gelé le signal avec tous les types de sondes y compris le rototest.
Galvanomètre

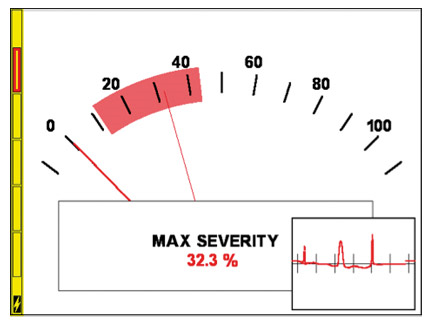

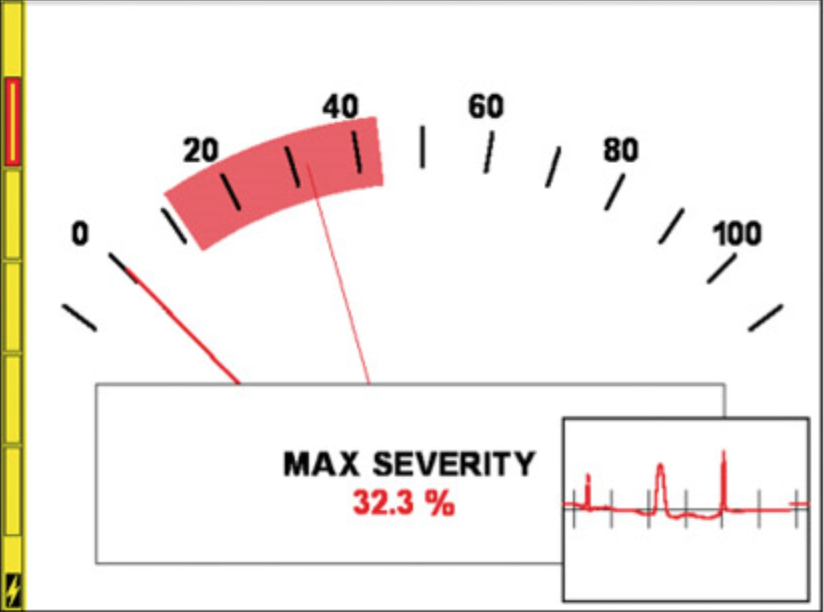

Pour simplifier l’interprétation l’appareil dispose d’un mode d’affichage galvanomètre en écran partagé ou plein écran.
Compensation lift off
La compensation automatique du Lift Off est une fonction qui permet de compenser le gain afin qu’un même défaut soit visualisé de la même façon (amplitude identique) malgrés une différence d’épaisseur de peinture.
Fonction trace
Cette fonction permet d’afficher à l’écran un signal sauvegardé précédemment en même temps que l’opérateur est en train de contrôler. Ceci permet de faire de la comparaison de signaux.
Conductivité

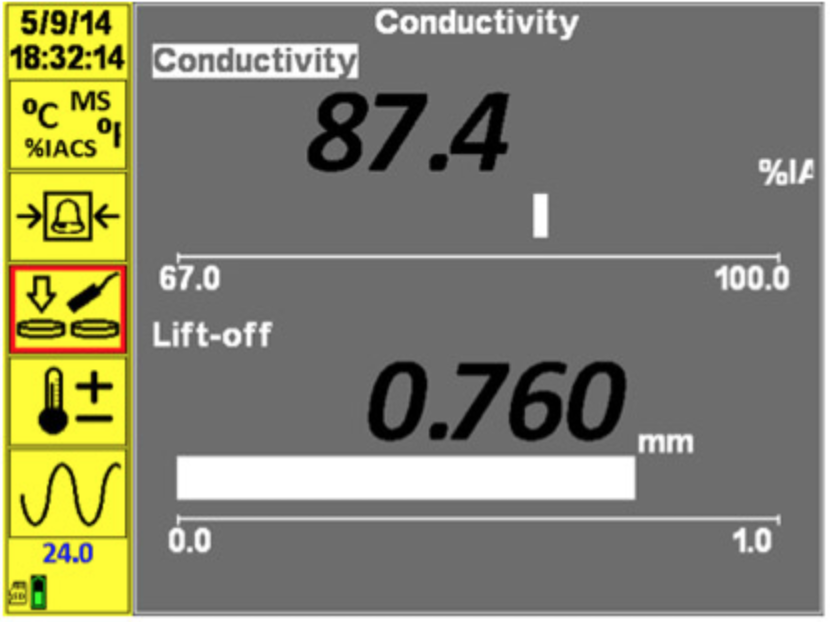

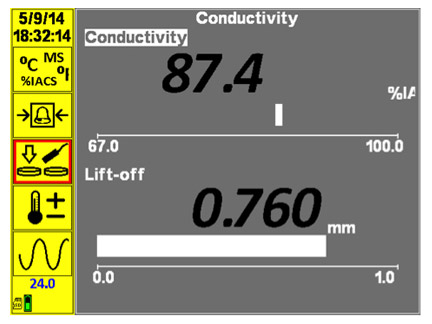

Beaucoup de procédures aéronautiques nécessitent de contrôler la conductivité.
Le WeldCheck 3 bascule automatiquement dans ce mode lorsque la sonde de conductivité est connectée et revient en mode recherche de défauts lorsqu’elle est déconnectée.
Bi-fréquences

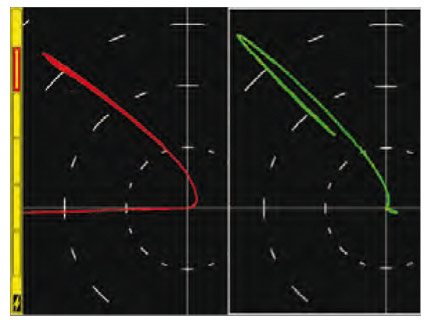

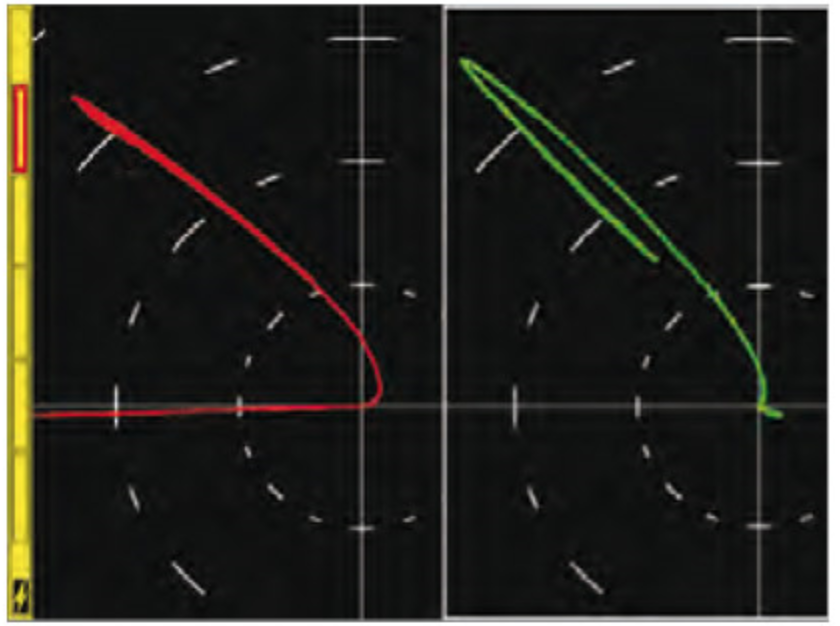

Avec différents réglages sur la même sonde il est possible de soustraire (mixer) une partie du signal non souhaité. Par exemple un signal de plaque lors d’un contrôle de tube. Il est aussi possible de piloter deux sondes avec deux réglages distincts. Simplicité d’utilisation par un menu par voie :
– rouge pour la voie 1
– bleu pour la voie 2
– vert pour la voie de mixage
| Spécification | WeldCheck 3 | ||
| Sondes | Connecteurs (IP68) | Lemo 12 (Absolue, Pont et Réflexion et Rotor) Lemo 00 (pour sonde absolue mono-élément)Utilisation simultanée de deux sondes avec LEMO12 et LEMO00 |
|
| Fréquence | Mono fréquence : 10 Hz – 20 MHz
Double fréquences de 10Hz à 12.8MHz |
||
| Gain | Capacité | -18 à + 104 dB, par pas de 0.1 ou 1 ou 6dB ( 104dB max) | |
| Entrée | 0dB ou 12dB | ||
| Drive | -6dB à 10dB par pas de 1dB (0dB référence 1mW à 50 ohm) | ||
| Ratio X/Y max | +/- 100dB | ||
| Phase | Gamme | 0-359,9°, par pas de 0.1° | |
| Auto Phase | Permet de régler automatiquement la phase à un angle déterminé. | ||
| Filtres | Passe-Haut | DC à 2kHz. Par pas de 1Hz. Plus balance variable pour compensation de la dérive (0.01 – 0.5 Hz) | |
| Passe-Bas | 1Hz à 2kHz. Par pas de 1Hz | ||
| Balance manuelle ou automatique | Balance automatique ou choix manuel de la valeur de la balance suivant les 14 valeurs suivantes : 2.2μH, 5.0μH, 6.0μH, 6.5μH, 7.0μH, 7.5μH, 8.2μH, 12μH, 5μH, 18μH, 22μH, 30μH, 47μH, 82μH | ||
| Alarmes | Boîte | Complètement configurable, avec gel d’écran automatique, alarme sonore ou visuelle | |
| Secteur | Complètement configurable, avec gel d’écran automatique, alarme sonore ou visuelle | ||
| Sorties | Sortie collecteur Ouvert (50V DC à 10mA max) disponible sur la prise Lemo 12 | ||
| Affichage | Type | Ecran couleur 18 bit, de 5.7’’ de diagonale 145mm. Lisible en plein soleil | |
| Zone visible | 115.2 x 86.4mm (Horizontale x Verticale) | ||
| Résolution | 640 x 480 (pixels) | ||
| Flip | Orientation d’écran (manuelle ou automatique) permettant à l’appareil de s’adapter aux droitiers et aux gauchers | ||
| Thème couleurs | Configurable par l’utilisateur incluant des thèmes à fort contraste | ||
| Ecran Configurable | Plein écran, simple ou double affichage avec différentes tailles et position des panneaux | ||
| Modes d’affichage | Plan d’impédance, base de temps (0.1-20 seconds * 1-200 échantillons), Cascade et Galvanomètre. | ||
| Graticule | Grille (4 tailles 5, 10,15 et 20% FSH), Polaire (4 tailles 5, 10,15 et 20% FSH) | ||
| Offset | Spot Position: Y de -50 à +50% et X de -65 à +65% | ||
| Affichage des coordonnées du point d’équilibrage | Affichage en X,Y ou R,θ | ||
| Résumé de configuration | Possibilité d’afficher tous les réglages sur l’écran | ||
| Mémoire externe amovible | Enregistrement réglages | La carte microSD jusqu’à 32GB permet de stocker jusqu’à 10 00 réglages | |
| Enregistrement capture écran | La carte MicroSD jusqu’à 32GB permet de stocker jusqu’à 10 00 captures | ||
| Enregistrement données | Il est possible d’enregistrer les données brutes sur des séquences jusqu’à 164 secondes | ||
| Relecture enregistrements | Relecture de fichiers de données sur l’appareil ou sur PC | ||
| Sorties | Connectivité PC | USB (Pilotage à distance, Données temps reel, transferts de données) | |
| Sortie alarme numérique | Sur connecteur Lemo 12 | ||
| VGA | Sortie VGA (DE-15) | ||
| Langues | Anglais, Français, Espagnol, Italien, Portugais, Russe, Japonais, Chinois, Turc, Tchèque, Norvégien | ||
| Test de démarrage | L’appareil fait un test complet au démarrage de : Ram, SD-Ram, µSD, accéléromètre et le buffer d’affichage | ||
| Alimentation | Externe | 100-240 v 50-60Hz 30 Watts (connecteur Lemo OS) | |
| Batterie | Interne 7.2V @ 3100mAH | ||
| Temps d’utilisation de la charge | Avec une sonde soudure avec 50% du rétro-éclairage jusqu’à 7 hrs. | ||
| Temps de charge | Charge de 2.5 heures, l’appareil peut être rechargé en même temps que d’être utilisé | ||
| Environnement | Poids incluant la batterie interne | 1.15 kg , 2.54 lbs | |
| Dimensions (L x H x P) | 222.2mm x 152.2mm x 47.4mm / 9.4” x 5.7” x 2.1” | ||
| Matériaux | Boitier en PC-ABS et TPE | ||
| Température utilisation | -20° à 60 °C | ||
| Température de stockage | -20 à 35 °C | ||
| IP – étanchéité | Designé pour remplir les conditions IP64 | ||
| Fonctions supplémentaires | |||
| Guides | Permet d’afficher un diaporama avec par exemple une procédure ou des manuels | ||
| Fichiers attachés | Les captures d’écran et données sont sauvegardées dans un dossier avec le nom du réglage utilisé | ||
| Fonction «Loop» | Permet le réglage de la Phase, du Gain, et des Filtres sur un gel d’écran | ||
| Trace | Permet de capturer un signal de référence et de le garder affiché pendant le contrôle | ||
| Spécifications du mode Conductivité | |
| Fréquence | Fonctionne à une seule fréquence à choisir entre 60, 120, 240 et 480kHz |
| Précision | +/- 0.05%IACS dans la gamme 0.5% – 10%IACS |
| +/-0.25%IACS dans la gamme 10% – 25%IACS | |
| +/-0.5%IACS dans la gamme 25% – 60%IACS | |
| +/-1%IACS dans la gamme 60%-110%IACS | |
| Mesure corrigée avec un écartement (Lift-off) jusqu’à 1mm | |
| Pas de compensation de température | |
| Intervalle de confiance de 90% pour toutes les erreurs | |
| Résolution | 3 chiffres après la virgule max |
| Résolution automatique réglable | |
