VEO 3

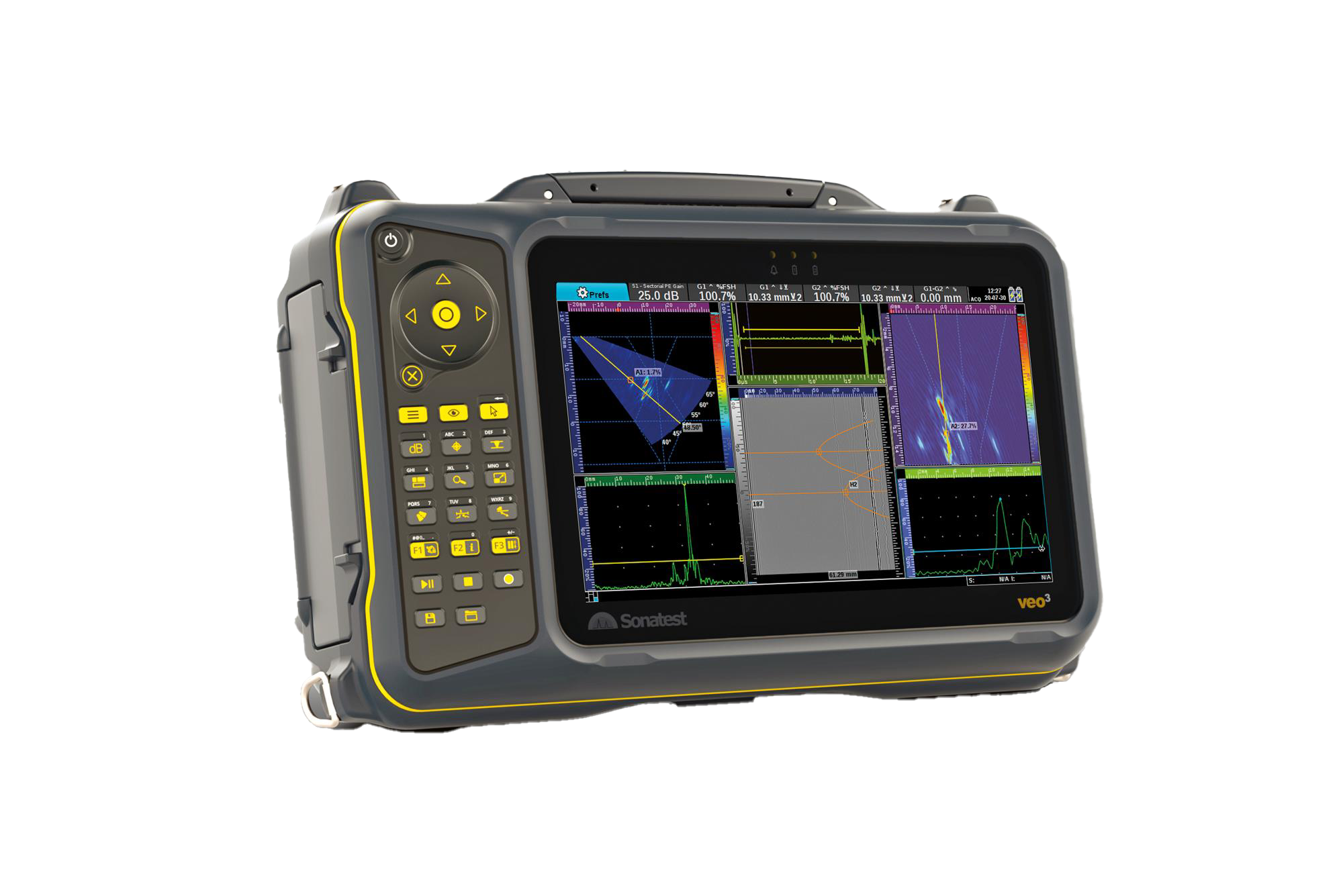

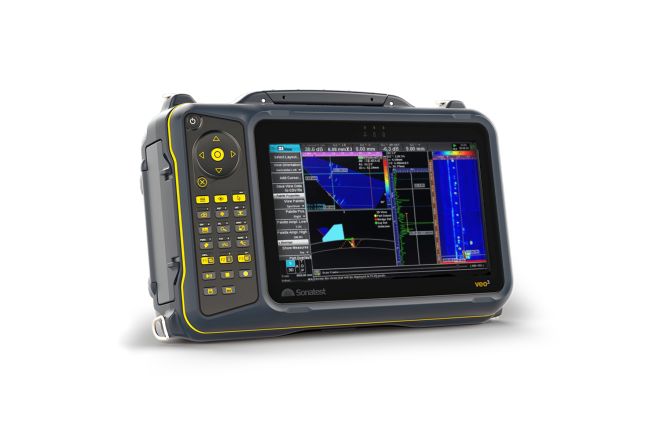

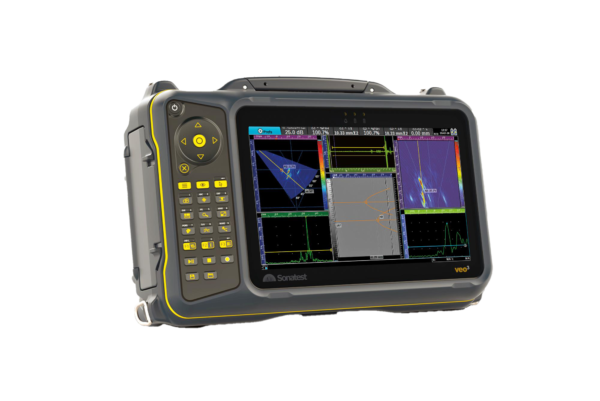

Le VEO3 est un appareil ultrasons multiéléments doté des dernières technologies, notamment du Tfm live. Avec son écran tactile, il est convivial et facile à utiliser. Multigroupe, il vous permettra de nombreuses combinaisons de contrôle par exemple : balayages sectoriels sur une ou plusieurs sondes, tofd et multiéléments, tofd et Tfm, Tfm et multiéléments, Tfm avec plusieurs modes de reconstruction... Évolutif, vous pouvez passer, sans retour au usine, d'une configuration 16:64 à une configuration 32:64 ou 16:128 à 32:128.Il est possible d'ajouter ultérieurement des options telle que Tfm live, correction surface courbe en PA, enregistrement complet de la FMC...

Avantages Multi-techniques

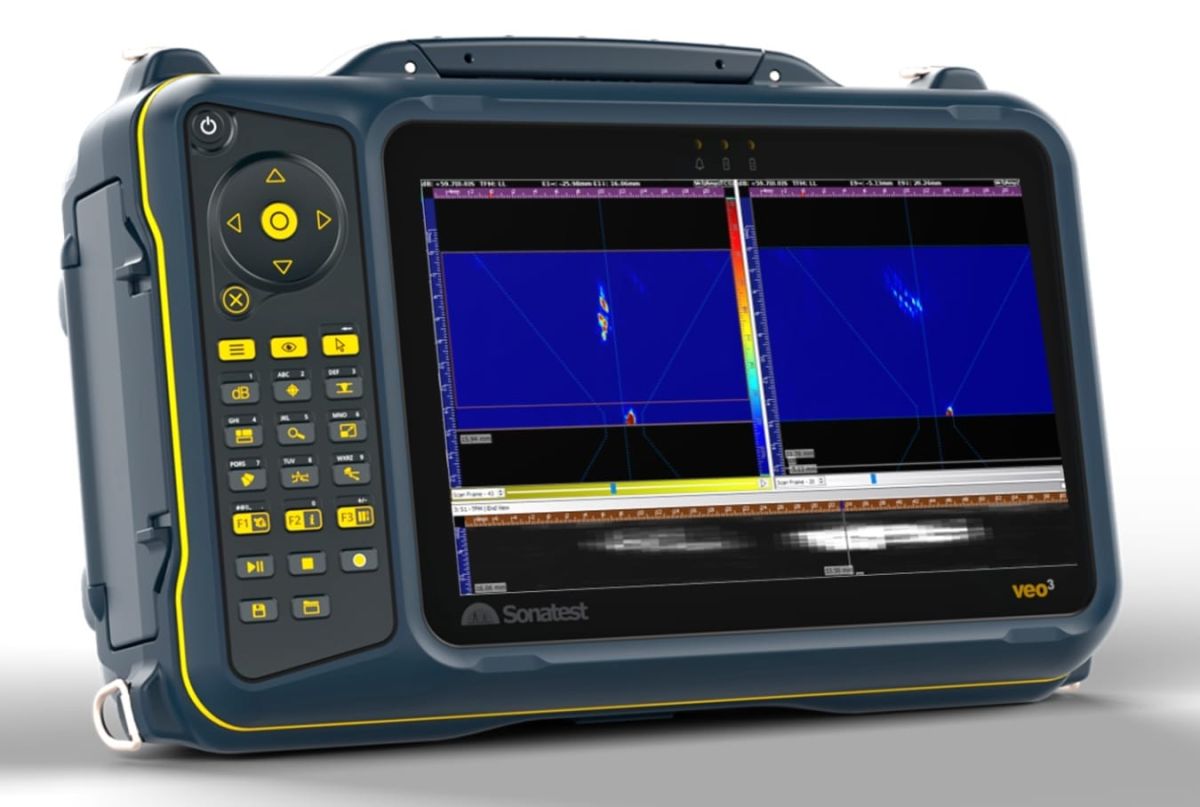

  INSPECTER EN TOUT CONFIANCE Même si la TFM est désormais une méthode d'inspection omniprésente, une configuration correct et la sélection du mode de propagation TFM le plus approprié pour l'application, reste un réel défi. Comparer les modes est frustrant et prend du temps. Le VEO3, peut afficher simultanément une vue PA et plusieurs scans TFM en live, il devient plus facile que jamais d'identifier et de dimensionner les défauts avec un POD élevé et une confiance accrue du technicien. La technologie avancée du VEO3 permet également l'ajout d'un scan TOFD aux scans PA et TFM. Inspectez en toute confiance lorsque vous utilisez simultanément trois techniques d'inspection complémentaires !   CONCENTREZ VOUS LÀ OÙ CELA COMPTE Le VEO3 possède toute la flexibilité nécessaire pour vous aider à résoudre des applications difficiles. Son architecture unique peut générer jusqu'à six scans TFM en live, produits à partir de plusieurs sources FMC sur différentes sondes. Cela permet aux utilisateurs de se concentrer là où c'est important, en résolvant les inspections les plus difficiles.   PAS BESOIN DE QUALIFICATION SUPPLÉMENTAIRE La fonctionnalité multi-technique du VEO3, combinant le multiélément et la TFM, permet aux utilisateurs de bénéficier de la résolution supplémentaire et des performances de dimensionnement de la TFM, tout en effectuant des inspections selon une procédure multiélément déjà approuvée. Ou de passer par un nouveau processus d'approbation.   BALAYAGE UNIQUE DE PIÈCES PLUS ÉPAISSES Le VEO3 peut générer des images TFM jusqu'à 500K pixels avec une résolution maximale de 100 pixels par mm sans limiter le nombre de pixels par axe. En utilisant une TCG sur l'image TFM, l'opérateur est capable d'inspecter des pièces plus épaisses avec une flexibilité supérieur tout en restant conforme à la norme ASME. Et tout cela en un seul scan. Le VEO3 a tout ce dont il a besoin pour répondre à vos défis quotidien.

Logiciels



TOUTES LES APPLICATIONS	APPLICATION CORROSION	APPLICATION A DISTANCE
Création	Maillage	Partage
Analyse	Analyse	Contrôle
Anotation	Exporte	Transfère
Vues ABC-End-Top-S-3D modifiables	Exporte au format CSV	Visionneuse VNC
Visualisation 3D	Dimensionnement automatique	Réseau VPN
Tracé de faisceaux live	Modification de l'analyse C-scan	Config / Envoi PDF dans le cloud

Spécifications



GÉNÉRAL	MULTIELEMENT (32:128PR)	UT-TOFD (2RP)	TFM LIVE
Quantité multiscan	Jusqu’à 8 numérisations	Jusqu’à 2 scans (UT et Tofd)	Jusqu’à 6 numérisations
Pulseurs/Récepteurs	32:128PR	2PR (4 connecteurs)	Sonde jusqu'à 64 éléments
Gamme de Gain	80 dB	100 dB	80 dB
Fréquence d'échantillonnage	125 Mhz à 12 bits	50/100/200 Mhz à 10 bits	125 Mhz à 12 bits (traitement 16 bits)
Bande passante	0,2 à 23 Mhz	0,2 à 18 Mhz	0,2 à 23 Mhz
PRF max.	50 000 Hz	20 000 Hz	50 000 Hz
Tension d'émission	100 à 50V ActiveEdge©	400 à 100V ActiveEdge©	100 à 50V ActiveEdge©
Mode de focalisation	Profondeur naturelle ou Constante / Trajectoire / Décalage	n/A	Focalisation sur tous les points TFM, et TFM intermode TFMi
Résolution S-Scan	Jusqu'à 1 élément ou double résolution	n/A	Jusqu'à 0,01mm
Résolution L-Scan	Jusqu'à 1 élément ou double résolution	n/A	Jusqu'à 0,01mm
Faisceaux PA max. (lois focales)	Jusqu'à 1024 faisceaux	n/A	Jusqu'à 500 000 pixels
Outils - Mesures et assistant	BOÎTE D’EXTRACTION, 4 portes / A-Scan, TCG, DAC / Split-DAC	4 portes / A-Scan, TCG, DGS / Split DGS, DAC / Split-DAC	10 algorithmes TFM, EXTRACTION BOX, 4 portes, vitesse, TCG, fidélité d’amplitude, jusqu’à 20 curseurs / vue
Outils de simulation / Programmation intégrées	Rendu 3D live intégré	Autonomie	6 heures (batteries remplaçables à chaud)
Outils de création de rapports intégrés	Rapport automatique PDF / Exporter les données vers un fichier CSV / Enregistrer la capture d'écran	Tension d'entrée	CA 110V / 240V à 50 Hz / 60 Hz
Lecteur PDF intégré	Capacité à charger et lire des documents PDF	Dimensions	115 x 220 x 225mm (4,52 x 8,6)
Assistants étalonnage	Aide ACTIVE pour les procédures d'optimisation des paramètres, les rapports	Poids	5,1 kg (11 Ib) sans batterie, 460 g
Normes	ISO18563 (EN16392) et EN12668	Environnement	Conçu pour : IP66
