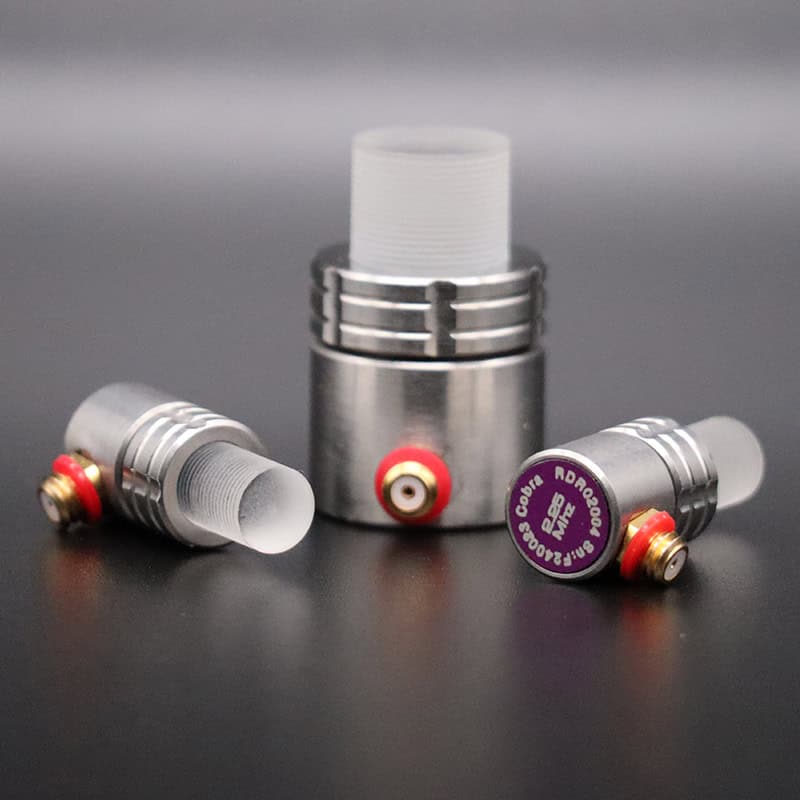

Traducteurs ligne à retard

Ce sont des traducteurs mono-élément, fortement amortis, conçus pour être utilisés au contact. La ligne à retard est facilement remplaçable pour augmenter la durée de vie du traducteur.

• Excellente résolution sous la surface ; typiquement pour un traducteur de 10 MHz, résolution du premier pli sur des composites carbone/carbone et de l’ordre de 0,5 mm d’acier
• Ligne à retard usinable
• Identification par numéro de série suivant la norme NF EN 12668-2
• Inspection de pièces où la surface de contact est limitée
• Connecteur standard Microdot radial.
• Câble à utiliser avec ces traducteurs LEMO1/Microdot, référence LCM74-2

Applications :

• Recherche de défauts avec traducteurs droits
• Détection et évaluation des délaminages et dédoublures, en particulier près de la surface
• Caractérisation des matériaux et mesures de vitesses de propagation
• Mesures d’épaisseurs en mode 2 ou en mode 3 suivant la norme NF EN 14127
• Contrôle des composites et des matériaux plastiques

Fréquence MHz	Diamètre mm	Référence Sonde	Références Ligne à retard
2,25	6	RDR02004	DL250
2,25	10	DR-023	DRS-3
2,25	13	RDR02008	DL500
3,5	6	RDR03004	DL250
3,5	10	DR-033	DRS-3
3,5	13	RDR03008	DL500
5	6	RDR05004	DL250
5	10	DR-053	DRS-3
5	13	RDR05008	DL500
7.5	6	RDR07004	DL250
7.5	13	RDR07008	DL500
10	3	RTD1210	DRS-1
10	6	RDR10004	DL250
10	10	DR-103	DRS-3
10	13	RDR10008	DL500
15	3	RDR15002	DL250
15	6	RDR15004	DL250
20	3	RDR20002	DL250
20	6	DLK2025	DLH-1

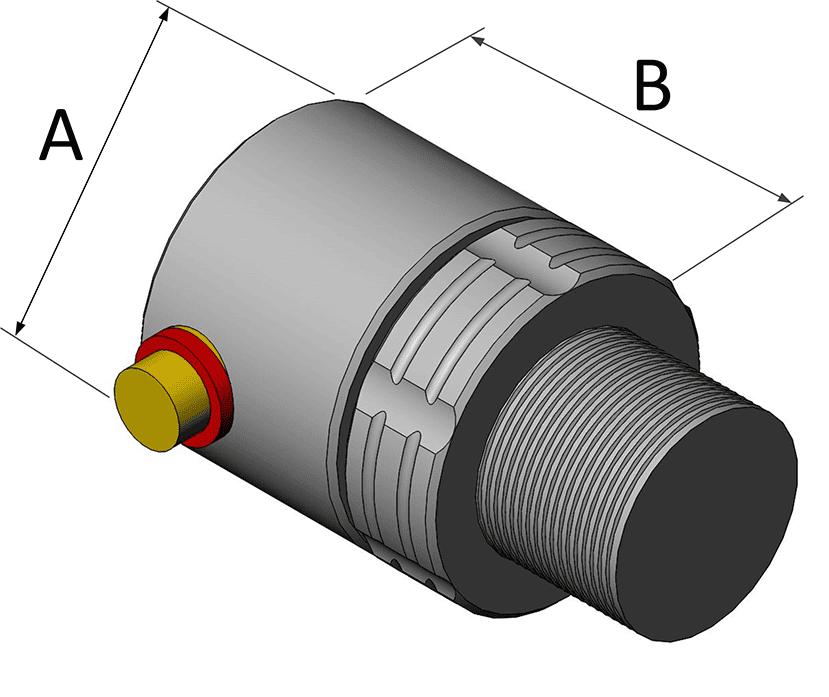

Boîtier RDR

	Diamètre	A	B
	3 mm	11.18	16.84
	6 mm	11.18	16.84
	13 mm	20.07	21.59

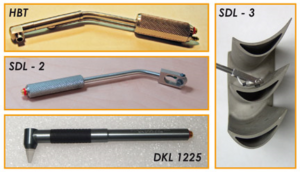

Traducteurs Crayons

Ces traducteurs sont particulièrement utiles pour des zones d’accès difficiles ou confinées et pour des mesures d’épaisseurs sur des petits rayons de courbure.

Fréquence MHz	Diamètre mm	Haute résolution	Ligne à retard	sortie
12	5	DLK1220PPSM	AEX-T	Axiale
12	5	DLK1220PPRM	AEX-T	Radiale
10	5	Sonapen	X - 152 - 000	Axiale
10	5	SONAPEN - 45	X - 152 - 000	45°
10	5	SONAPEN - RT	X - 152 - 000	Radiale
15	3	AFP-1512/90		Radiale
15	3	AFP-1512		Axiale
15	3	AFP-1512/45		45°
20	3	SDL - 1 & 2	SDL - T	Coudée
25	5	HBT - RAR	-	Irrigation
