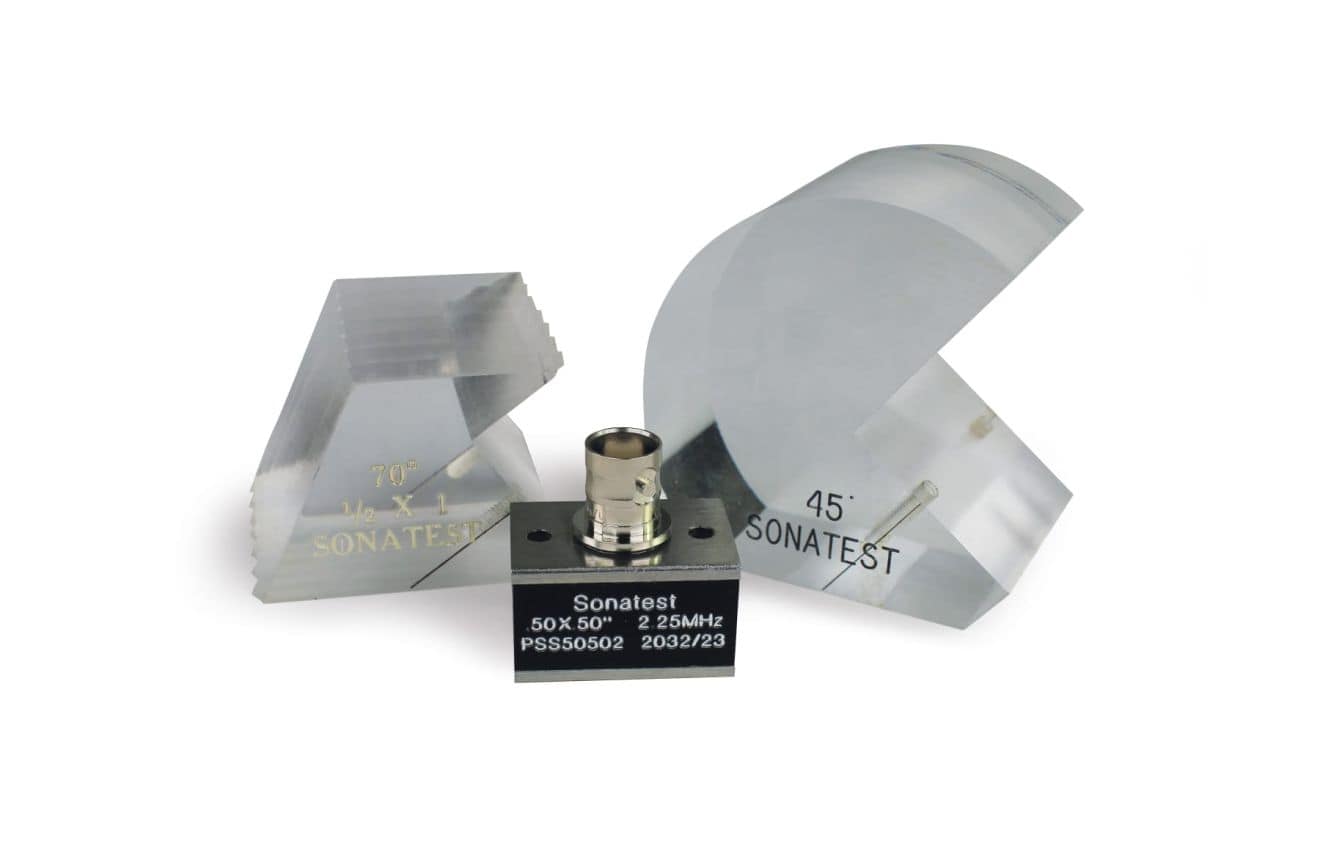

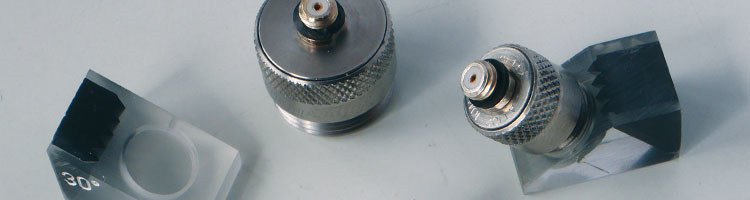

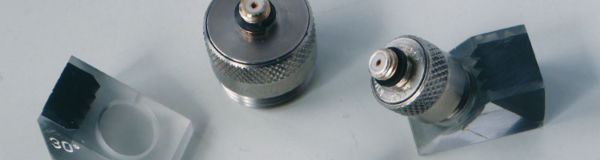

Traducteurs d’angle à sabot interchangeable

Il s'agit de traducteurs mono-élément montés sur des sabots permettant de réfracter des ondes transversales ou longitudinales sous incidence oblique dans le matériau contrôlé.

Avantages

• Sabots assurant une excellente résistance à l'usure
• Possibilité de réaliser des sabots spéciaux avec des angles de réfraction différents des angles standard
• Possibilité d'usinage des sabots pour les adapter à la forme de la pièce contrôlée

Applications

• Recherche de défauts avec traducteurs droits
• Détection et évaluation des délaminages et dédoublures, en particulier près de la surface
• Caractérisation des matériaux et mesures de vitesses de propagation
• Mesures d’épaisseurs en mode 2 ou en mode 3 suivant la norme NF EN 14127
• Contrôle des composites et des matériaux plastiques

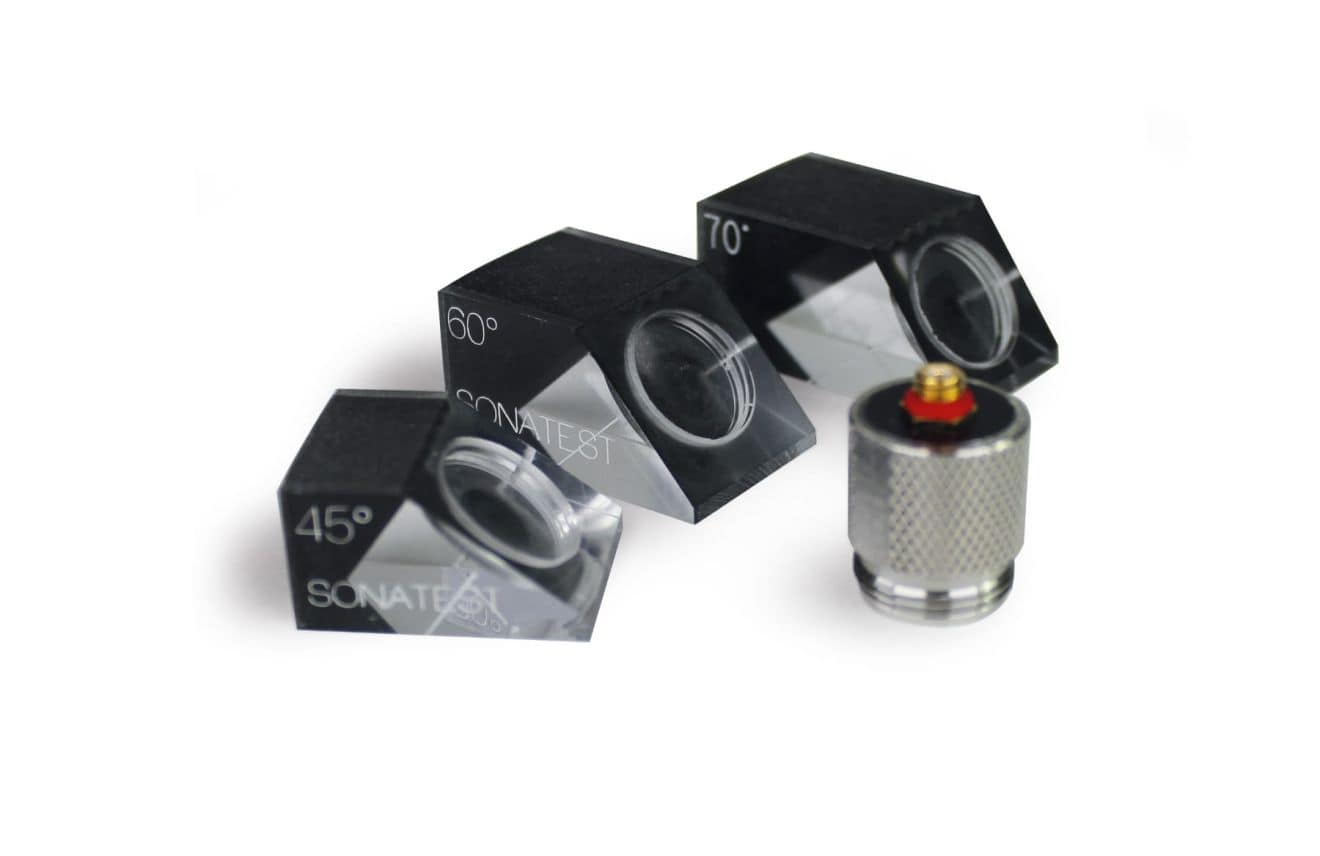

Boîtiers Miniatures vissés

• Boîtiers Miniatures vissés
• Boîtier en acier inoxydable 303
• Sabots de faible surface
• Distance réduite entre le front du traducteur et le point d'émergence (distance d'approche)
• Câbles à utiliser avec ces traducteurs LEMO1/Microdot, référence LCM 74-2
• Les traducteurs diamètre 6 mm sont compatibles avec les sabots de marque KRAUTKRAMER, GE IT, PANAMETRICS, OLYMPUS-NDT

Diamètre élément mm	Fréquence MHz	Référence	Angle SABOTS	Référence Sabot Standard	Référence Sabot Court type ABSA*
13	1.00	AT 014	30°	WT 43
13	2.25	AT 024	45°	WT 44	01-012124
13	3.50	AT 034	60°	WT 46	01-012125
13	5.00	AT 054	70°	WT 47	01-012126
13	7.50	AT 074	90°	WT 49
13	10.0	AT 104
10	1.00	AT 013	30°	WT 33
10	2.25	AT 023	45°	WT 34	01-012120
10	3.50	AT 033	60°	WT 36	01-012121
10	5.00	AT 053	70°	WT 37	01-012122
10	7.50	AT 073	90°	WT 39
10	10.0	AT 103
6	2.25	AT 022	30°	QW2530
6	3.50	AT 032	45°	QW2545	01-012116
6	5.00	AT 052	60°	QW2560	01-012117
6	7.50	AT 072	70°	QW2570	01-012118
6	10.0	AT 102	90°	QW2590

*: Les sabots courts sont aussi disponibles pour d'autres matériaux acier inox, aluminium
