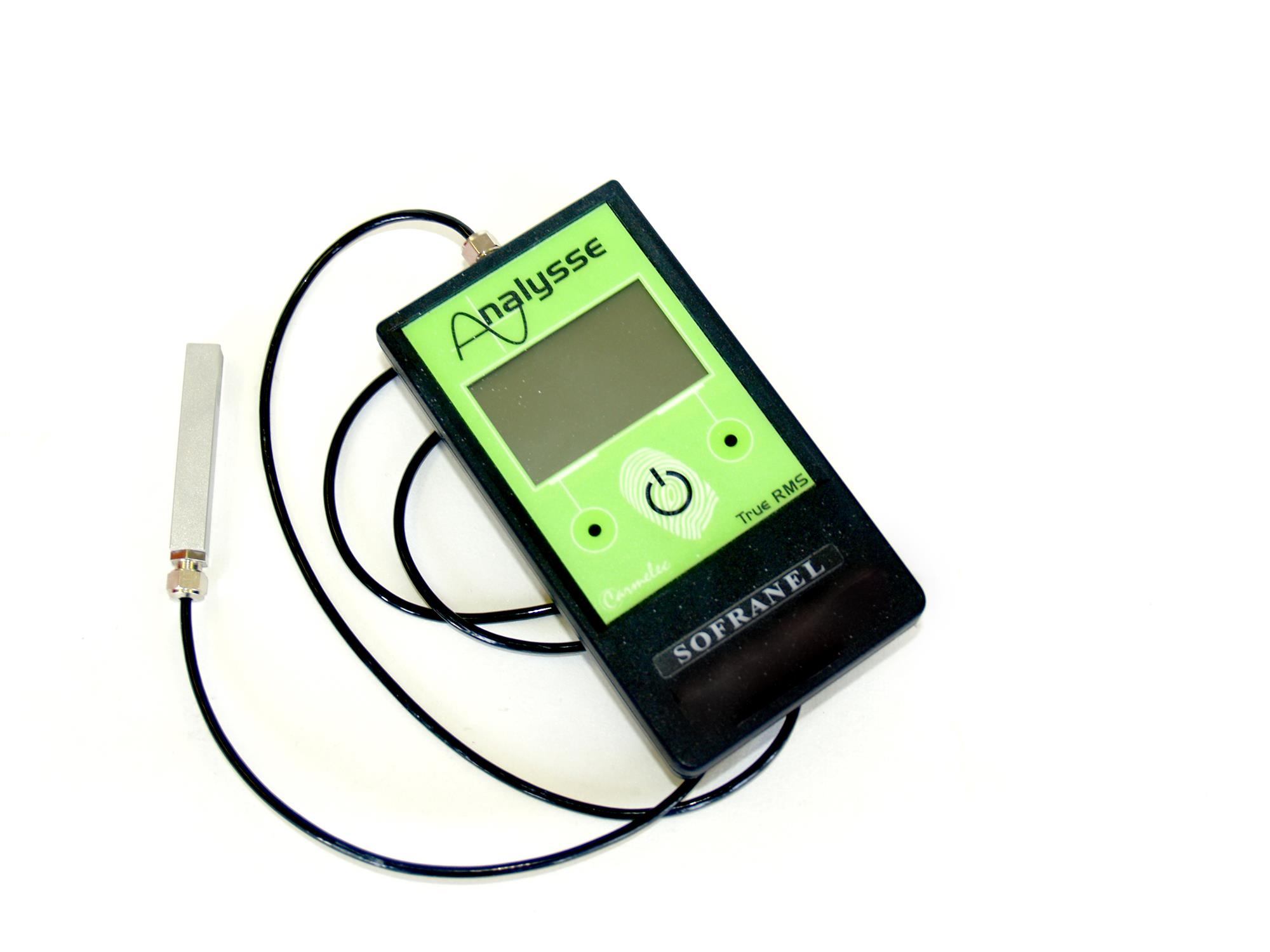

ANALYSSE (tangentiel)

Appareil numérique destiné à la mesure du champ magnétique tangentiel sur une pièce lors d’un contrôle magnétoscopique. Donne instantanément les valeurs crête, efficace vraie et moyenne du champ magnétique en différentes unités. Il permet également de visualiser la courbe du champ. Gamme +/- 47 000 A/m, par pas de 10 A/m.

CARACTÉRISTIQUES DE DÉTECTION
Capteur	Capteur à effet Hall
Gamme de mesure	De - 47 000 à 47 000 A/m
Unités possibles	kA/m, A/m, A/cm, Oe et mT
Résolution	10 A/m
Plage de fréquence	DC et de 40 Hz à 410 Hz ( efficace vraie/ TRMS)
Fréquence d'échantillonnage	10 kHz
CARACTÉRISTIQUES MÉCANIQUES ET ENVIRONNEMENTALES
Encombrement	Dimensions du boîtier : 120 mm x 65 mm x 22 mm (hors sonde)
Masse	180g avec pile
Boîtier	Plastique ABS renforcé
Étanchéité à l'humidité et aux poussiers	IP 54
Taille de la sonde	8 mm x 8 mm x 60mm (sonde standard) 8 mm x 8 mm x 36 mm x 17 mm (sonde coudée) 3mm x 6 mm x 200 mm (sonde droité longue)
CARACTÉRISTIQUES ÉLECTRIQUES
Compatibilité électromagnétique	Conforme aux normes EN 61326 Ed.97 + A1 Ed.98 + A2 Ed.01
Alimentation	Pile 9 V ( PP3/ 6F22 / 6LR61)
Consommation	27 mA
Autonomie	~ 20 heures ( sans rétro-éclairage)
